专利号: 2016103790504
申请人: 南昌理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

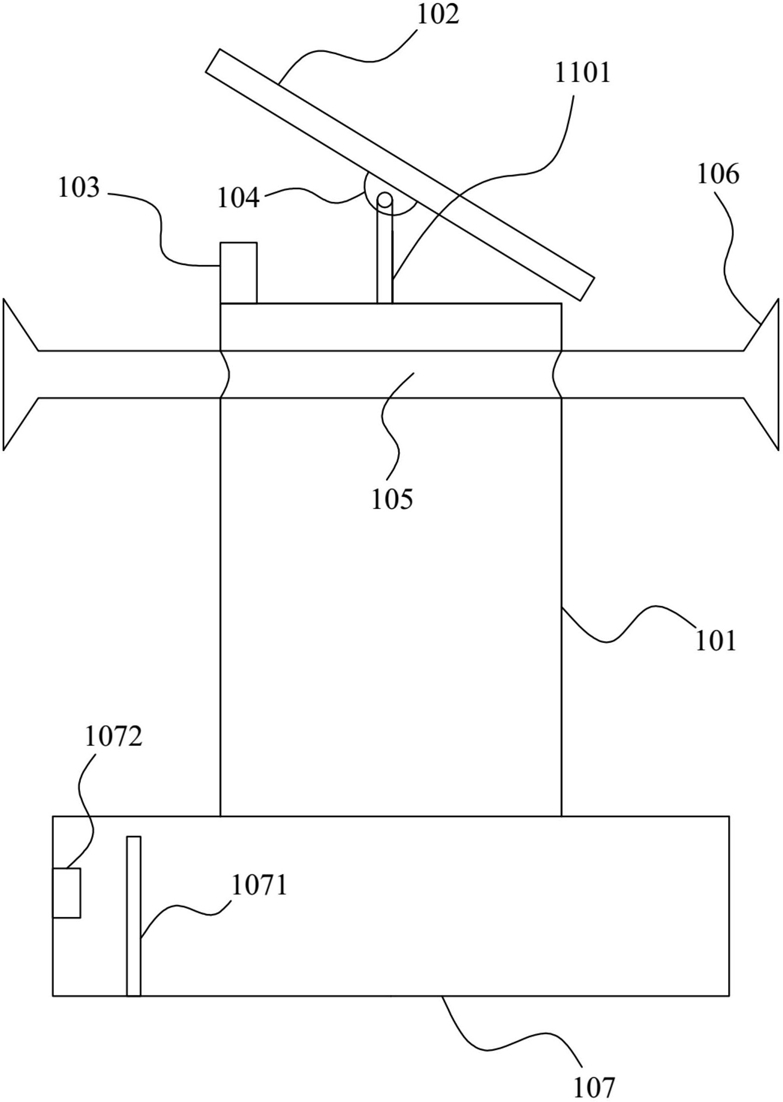

1.一种太阳能除雾霾装置,包括一壳体,所述壳体的上方设有太阳能电池板和雾霾探测器,其特征在于,所述太阳能电池板的背面连接一角度调节旋钮,所述壳体的外周设有导轨,所述导轨连接水雾喷头,所述壳体的下方设有储水箱,所述壳体的内部设有用于抽水的水泵及用于调节所述角度调节旋钮的太阳能电池板跟踪装置,所述太阳能电池板跟踪装置至少包括主轴、控制器、步进电机、齿轮组件,所述主轴与所述角度调节旋钮连接,所述控制器用于控制所述步进电机和所述水泵的工作,所述齿轮组件与所述主轴及所述步进电机连接,所述控制器设有水雾喷洒程式和步进电机控制程式,所述控制器包括一实时时钟芯片,所述步进电机控制程式的工作步骤为:

1)、步进电机控制程式开机,初始化;

2)、读取所述实时时钟芯片的时间,包括年、月、日及实时时间;

3)、分析所述实时时钟芯片的时间;

4)、所述控制器根据实时时钟芯片的时间,通过控制所述主轴,调节所述角度调节旋钮的角度,以改变所述太阳能电池板的朝向,其中,所述控制器为单片机,所述步进电机控制程式中采取下列运算公式计算所述太阳能电池板的倾斜角度,夏季时节,即从春分到秋分,

冬季时节,即从秋分到春分,

其它季节,

式中,δ为太阳能电池板( 102) 的倾斜角度,为当地的地理纬度。

2.根据权利要求1所述的太阳能除雾霾装置,其特征在于,所述齿轮组件包括第一齿轮及第二齿轮,所述第一齿轮与所述第二齿轮连接,所述第一齿轮的直径小于所述第二齿轮的直径,所述第一齿轮通过一传动杆连接所述步进电机,所述主轴穿过所述第二齿轮,且所述第二齿轮带动所述主轴旋转。

3.根据权利要求1所述的太阳能除雾霾装置,其特征在于,所述水雾喷洒程式的工作步骤为:S1)、水雾喷洒程式开机,初始化;

S2)、读取所述雾霾探测器的空气污染值,若空气污染值低于预设值,执行步骤S3,若空气污染值高于或等于预设值,执行步骤S4;

S3)、水雾喷洒程式待机,所述雾霾探测器继续监测空气污染值;

S4)、所述控制器控制所述水泵抽水,并通过所述水雾喷头向周围喷洒水雾,所述水雾喷头通过所述导轨实现旋转喷洒。

4.根据权利要求3所述的太阳能除雾霾装置,其特征在于,所述水雾喷洒程式和所述步进电机控制程式均采用C语音编写。

5.根据权利要求1所述的太阳能除雾霾装置,其特征在于,所述水雾喷头的数量至少为两个。

6.根据权利要求5所述的太阳能除雾霾装置,其特征在于,所述储水箱内设有水位感应器和报警器。

7.根据权利要求6所述的太阳能除雾霾装置,其特征在于,所述壳体的内部进一步设有用于储电的蓄电池。
