专利号: 2016103836419
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

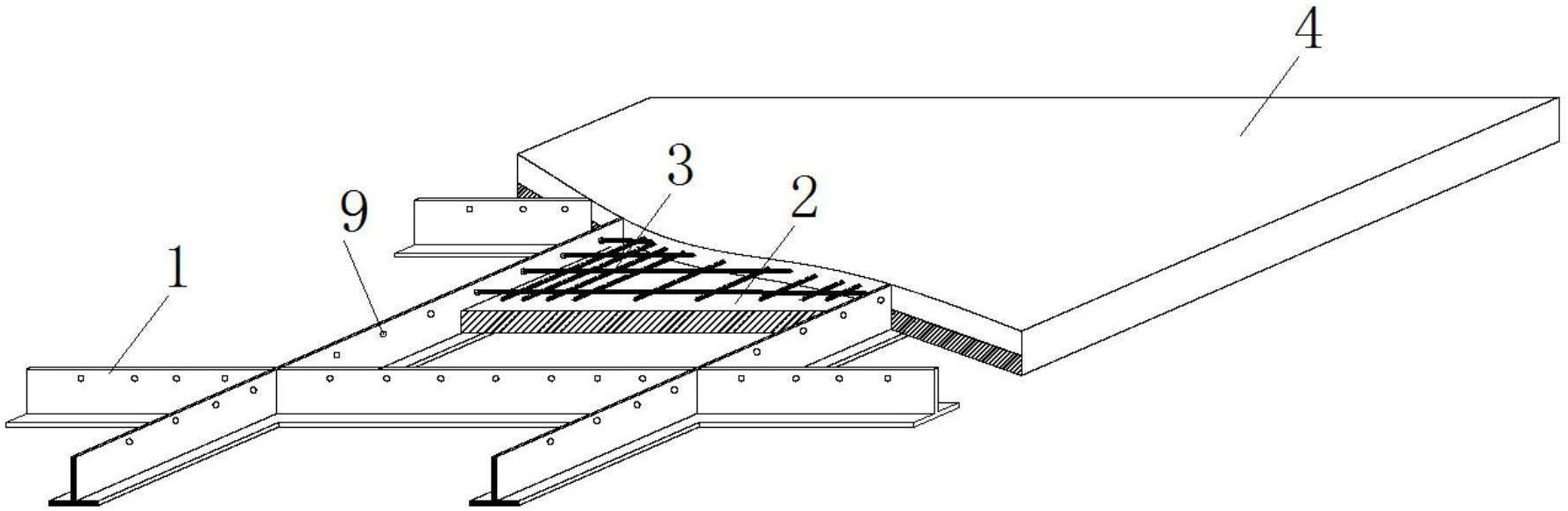

1.一种双向倒T梁组合楼板,其特征在于:它包括由多根倒T型钢梁(1)构成的井字型构件,所述井字型构件的倒T型钢梁(1)腹板上依次开有多个小孔(9),倒T型钢梁(1)腹板上的小孔(9)之间交叉布置有钢筋(3),井字型构件边缘处设有拼接节点(5),多个井字型构件之间通过拼接节点(5)构成施工时起受力作用的双向型钢肋结构,双向型钢肋结构的肋梁间各区格依次布置有作为楼板的永久模板的轻质预制板(2),所述双向型钢肋结构和轻质预制板(2)上均匀浇筑有混凝土(4);

所述拼接节点(5)为:在相邻井字型构件拼接处的倒T型钢腹板(1)的两侧上设有L形拼接板(6),下方设有下翼缘拼接板(7),通过螺栓(8)紧固;

所述小孔(9)的直径大于钢筋(3)的直径;

通过倒T型钢梁(1)腹板上穿过小孔(9)的钢筋(3)进行粘结起到抗剪件的作用,增强二者的组合效果。
