1.一种氮掺杂石墨烯包覆硫化镍复合电极材料的制备方法，其特征在于，包含以下操作步骤：(1)将同时含氮和硫的树脂浸泡到酸溶液中搅拌，清洗，干燥后粉碎；

(2)取步骤(1)中粉碎后所得树脂平铺于物料舟皿，然后盖上镍基材料；

(3)将步骤(2)所得物料舟皿转入高温炉中，惰性气体保护条件下加热处理，待反应完成后冷却，收集表面样品，即得产品。

2.根据权利要求1所述氮掺杂石墨烯包覆硫化镍复合电极材料的制备方法，其特征在于：步骤(1)中所述的同时含氮和硫的树脂为硫脲树脂、巯基胺型螯合树脂、异硫脲螯合树脂中的一种或两种以上的混合物。

3.根据权利要求1所述氮掺杂石墨烯包覆硫化镍复合电极材料的制备方法，其特征在于：步骤(1)中所述的酸溶液浓度为0.5～2mol/L。

4.根据权利要求1所述氮掺杂石墨烯包覆硫化镍复合电极材料的制备方法，其特征在于：步骤(1)中按照200g同时含氮和硫的树脂加入0.2～2.0L的酸溶液中浸泡。

5.根据权利要求1所述氮掺杂石墨烯包覆硫化镍复合电极材料的制备方法，其特征在于：步骤(1)中所述的酸溶液为硫酸溶液、盐酸溶液、硝酸溶液中的一种或两中以上的混合酸。

6.根据权利要求1所述氮掺杂石墨烯包覆硫化镍复合电极材料的制备方法，其特征在于：步骤(1)中浸泡6～8h，然后清洗，80℃下干燥24h后粉碎。

7.根据权利要求1所述氮掺杂石墨烯包覆硫化镍复合电极材料的制备方法，其特征在于：取步骤(2)中粉碎后取所得树脂1.5～4.5g平铺于物料舟皿，然后盖上镍基材料。

8.根据权利要求1所述氮掺杂石墨烯包覆硫化镍复合电极材料的制备方法，其特征在于：步骤(2)中所述的物料舟皿为石英舟、瓷舟、刚玉舟、高铝舟、氧化铝舟中的一种。

9.根据权利要求1所述氮掺杂石墨烯包覆硫化镍复合电极材料的制备方法，其特征在于：步骤(2)中所述的镍基材料为泡沫镍、镍片、镍箔中的一种。

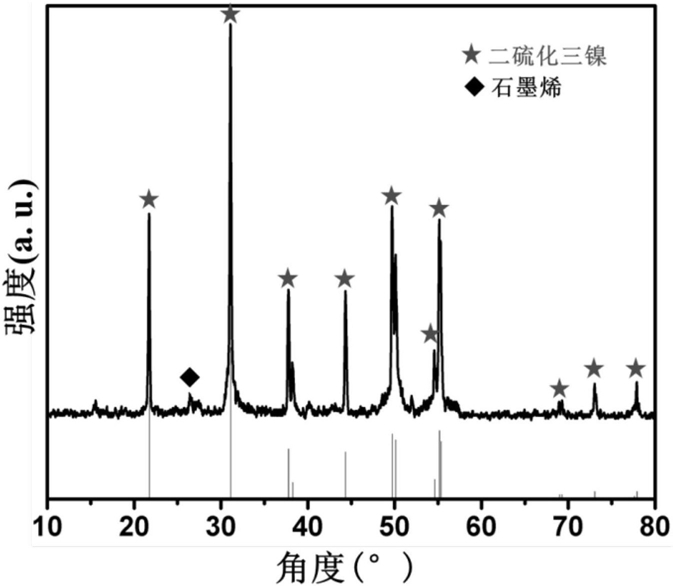

10.根据权利要求1所述氮掺杂石墨烯包覆硫化镍复合电极材料的制备方法，其特征在于：步骤(3)中所述的加热处理温度为800～1000℃；到达指定温度后保温0.5～1.5小时。
