专利号: 2016103904967
申请人: 黄韩华
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-06-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

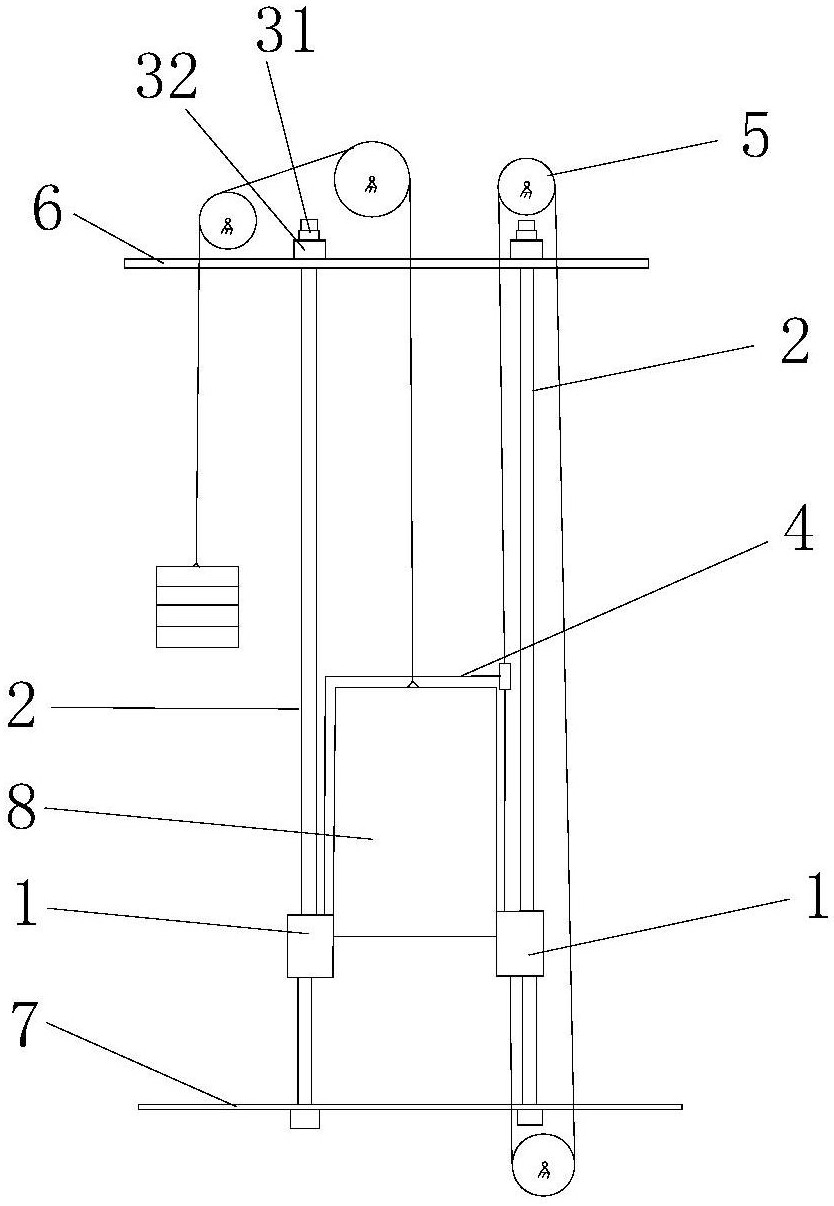

1.一种电梯防坠落装置,其特征在于,包括两套以上第一防坠组件及电梯井道内的上梁及下梁;

所述第一防坠组件包括一柔性构件及安全钳;所述柔性构件为第一柔性构件;

所述安全钳包括钳体及分别滑动安装在钳体的两楔块,所述钳体的上部设有一对相对的第一导轮,所述钳体的下部设有一对相对的第二导轮;两个第一导轮位于同一平面,两个第二导轮位于同一平面,且两个平面平行/重合;

所述两个平面平行时,两第一导轮之间的间隙的中线、两第二导轮之间的间隙的中线与两楔块之间的间隙的中线位于同一平面,且三条中线所在的平面与两个第一导轮/两个第二导轮所在的平面垂直;

所述两个平面重合时,两第一导轮之间的间隙的中线、两第二导轮之间的间隙的中线与两楔块之间的间隙的中线三者重合,或三条中线位于同一平面,且三条中线所在的平面与两个第一导轮/两个第二导轮所在的平面垂直;

两楔块之间的间隙大于两第一导轮/两第二导轮之间的间隙;所述第一柔性构件为长形件,所述第一柔性构件的两端分别固定在电梯井道内的上梁和下梁且所述第一柔性构件与电梯轿厢的导轨平行;

所述安全钳固定安装在轿厢厢体外侧并夹于所述第一柔性构件上,第一导轮及第二导轮皆与所述第一柔性构件接触;

还包括电梯轿厢的导轨及用于与所述导轨配套的柔性构件;所述用于与所述导轨配套的柔性构件为第二柔性构件;

所述导轨的两端分别滑动设于电梯井道内的上梁及下梁;

所述第二柔性构件为长形件;所述第二柔性构件的两端分别固定在所述上梁和所述下梁;所述第二柔性构件与所述导轨平行且固定叠置在所述导轨上;

所述安全钳的楔块的一楔块夹持面设置V型槽或半圆切口槽,另一楔块夹持面设置弧形槽。

2.根据权利要求1所述的电梯防坠落装置,其特征在于,还包括张紧调节装置,所述第一柔性构件的上端通过张紧调节装置安装在所述上梁;

所述张紧调节装置包括用于调整所述第一柔性构件的张紧度的调节装置及缓冲装置;

所述调节装置对上梁施加向下的压力的面与所述上梁的承受所述调节装置对其施加的压力的面之间设有缓冲装置。

3.根据权利要求2所述的电梯防坠落装置,其特征在于,所述缓冲装置为蓄能型缓冲器,或由蓄能型缓冲器和耗能型缓冲器配合构成的缓冲装置。

4.根据权利要求1所述的电梯防坠落装置,其特征在于,所述第一柔性构件为钢丝绳。

5.一种电梯防坠落装置,其特征在于,包括两套以上第二防坠组件及电梯井道内的上梁及下梁;

所述第二防坠组件包括一电梯轿厢的导轨、一柔性构件及一安全钳;

所述导轨的两端分别滑动设于电梯井道内的上梁及下梁;

所述柔性构件为长形件;所述柔性构件的两端分别固定在所述上梁和所述下梁;所述柔性构件与所述导轨平行且固定叠置在所述导轨上;

所述导轨与所述柔性构件组成柔性承力构件;所述安全钳固定安装在轿厢厢体外侧并夹于所述导轨;

安全钳提拉联动机构与所述安全钳的楔块连接。

6.根据权利要求5所述的电梯防坠落装置,其特征在于,还包括张紧调节装置,所述柔性构件的上端通过张紧调节装置安装在所述上梁;

所述张紧调节装置包括用于调整所述柔性构件的张紧度的调节装置及缓冲装置;所述调节装置对上梁施加向下的压力的面与所述上梁的承受所述调节装置对其施加的压力的面之间设有缓冲装置。

7.根据权利要求6所述的电梯防坠落装置,其特征在于,所述缓冲装置为蓄能型缓冲器、或由蓄能型缓冲器和耗能型缓冲器配合构成的缓冲装置。

8.根据权利要求5所述的电梯防坠落装置,其特征在于,所述柔性构件为钢丝绳或钢带或其它柔性绳或带。
