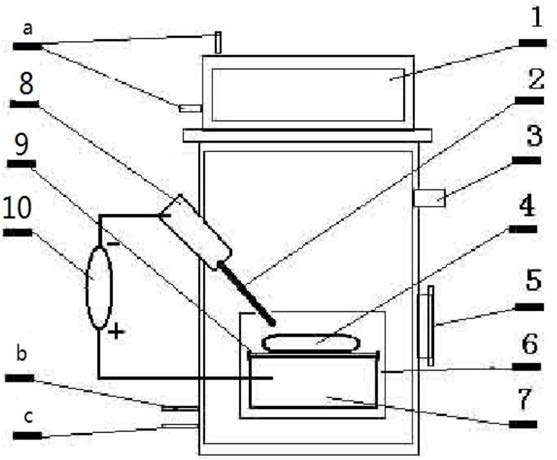

1.一种Fe@C@g-C3N4纳米复合物,其特征在于,该纳米复合物微观结构为Fe@C核壳结构 纳米胶囊嵌入g_C3N4纳米片中;该纳米复合物是利用等离子体电弧放电技术,在工作气体下 原位制备得到,其中:采用石墨电极为阴极,铁-三聚氰胺粉末块体为阳极靶材,阴极与阳极靶材之间保持2 〜30mm的距离;所述电弧放电的电压为10〜40V;所述工作气体为氩气和甲烷气体;所述阳 极靶材中铁所占的质量百分比为70〜90 % ;所述氩气的分压为0.01〜0.5MPa,甲烷气体的 分压为0.01〜0.3MPa。
2.如权利要求1所述Fe@C@g-C3N4纳米复合物制成的吸波涂层,其特征在于,所述纳米复 合物以40%〜50%质量百分比的添加量加入到基体物质中制成吸波涂层。
3.如权利要求2所述的吸波涂层,其特征在于:所述的基体物质为石蜡。
4.如权利要求2或3所述的吸波涂层在作为2〜18GHz范围电磁波吸收材料方面的应用。
