1.一种高吸湿透湿性海岛型超细纤维合成革基布的制备方法，其特征在于，具体按照以下步骤实施：步骤1，制备巯基化海岛型超细纤维合成革基布，备用；

步骤2，制备乙烯基胶原蛋白溶液，备用；

步骤3，将步骤1所得巯基化海岛型超细纤维合成革基布置于步骤2所得乙烯基胶原蛋白溶液中，在紫外光照条件下进行海岛型超细纤维合成革基布中聚酰胺纤维表面接枝修饰，即得。

2.根据权利要求1所述的一种高吸湿透湿性海岛型超细纤维合成革基布的制备方法，其特征在于，步骤1中，海岛型超细纤维合成革基布巯基化的具体过程为：步骤1.1：裁取170×130mm的海岛型超细纤维合成革试样布，用丙酮在常温下超声波清洗30min，取出后放入浓度为10％的NaOH溶液中浸泡1h，用大量水冲洗，随后置于50℃烘箱烘干；

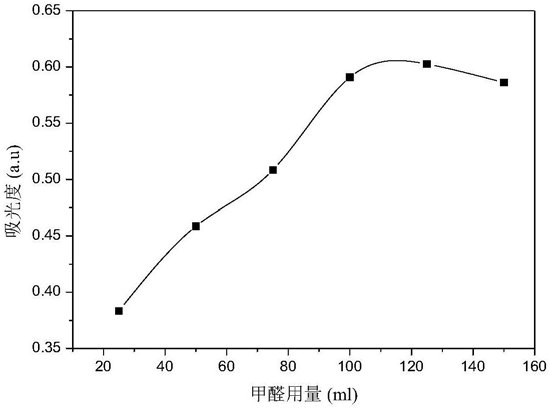

步骤1.2：将步骤1.1处理后的超细纤维布置于磷酸溶液与甲醛溶液的混合液中，在60℃下反应15h后，取出用大量水冲洗，50℃烘干得羟基化海岛型超细纤维合成革基布；

步骤1.3：将羟基化海岛型超细纤维合成革基布置于异丙醇中，再向其中加入(3-巯基丙基)三甲氧基甲硅烷，随后向其中充入氮气，将其置于70℃下反应12h，反应结束后取出，用异丙醇充分清洗3次，在60℃环境中烘干，得巯基化海岛型超细纤维合成革基布。

3.根据权利要求2所述的一种高吸湿透湿性海岛型超细纤维合成革基布的制备方法，其特征在于，步骤1.2中，磷酸溶液的浓度为85％，甲醛溶液的浓度为37％；混合液中磷酸溶液与甲醛溶液的用量比为1：100～2:100。

4.根据权利要求2所述的一种高吸湿透湿性海岛型超细纤维合成革基布的制备方法，其特征在于，步骤1.3中，羟基化海岛型超细纤维合成革基布与异丙醇的用量比为12:100；

羟基化海岛型超细纤维合成革基布与(3-巯基丙基)三甲氧基甲硅烷的用量比为12:0.7。

5.根据权利要求1所述的一种高吸湿透湿性海岛型超细纤维合成革基布的制备方法，其特征在于，步骤2中，乙烯基胶原蛋白的具体制备过程为：称取胶原蛋白置于磷酸缓冲溶液中，在70℃±2℃条件下，搅拌0.5～1h，使其充分溶解，得胶原蛋白溶液；在40～60℃温度下水浴条件下将甲基丙烯酸酐滴加到胶原蛋白溶液中，搅拌1～3h，对胶原蛋白透析处理，得乙烯基胶原蛋白溶液。

6.根据权利要求5所述的一种高吸湿透湿性海岛型超细纤维合成革基布的制备方法，其特征在于，所述胶原蛋白的数均分子量为178580；磷酸缓冲溶液的pH为7.4，胶原蛋白与磷酸缓冲溶液的用量比为1：8～12；甲基丙烯酸酐的质量浓度为94％，甲基丙烯酸酐与胶原蛋白溶液的用量比为0.1:5～2.4:5；滴加速度为1mL/min。

7.根据权利要求5所述的一种高吸湿透湿性海岛型超细纤维合成革基布的制备方法，其特征在于，透析处理过程为：将溶液倒入截留分子质量为3500D的透析袋中，用去离子水作为透析液，在40℃±2℃的温度下，透析24h。

8.根据权利要求1所述的一种高吸湿透湿性海岛型超细纤维合成革基布的制备方法，其特征在于，步骤3中，聚酰胺纤维表面接枝修饰的具体过程为：取光引发剂加入步骤2所得乙烯基胶原蛋白溶液中，在40℃下超声波震荡30min，得混合液，随后将步骤1巯基化海岛型超细纤维合成革基布放入混合液中超声振动0.5～1h，在

0.3MPa的压力下用轧车轧去多余胶原蛋白，放入紫外光波长为365nm的紫外交联仪中进行紫外照射4～6h，在30℃±5℃温度下烘干，然后在40℃±2℃的水中超声清洗30min后，取出，晾干，即得。

9.根据权利要求8所述的一种高吸湿透湿性海岛型超细纤维合成革基布的制备方法，其特征在于，所述光引发剂为紫外光引发剂 2959；乙烯基胶原蛋白溶液中光引发剂的浓度为0.005％～0.01％。

10.根据权利要求8所述的一种高吸湿透湿性海岛型超细纤维合成革基布的制备方法，其特征在于，所述巯基化海岛型超细纤维合成革基布与乙烯基胶原蛋白溶液的质量比为1：

4～5。
