专利号: 201610394470X
申请人: 华南农业大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

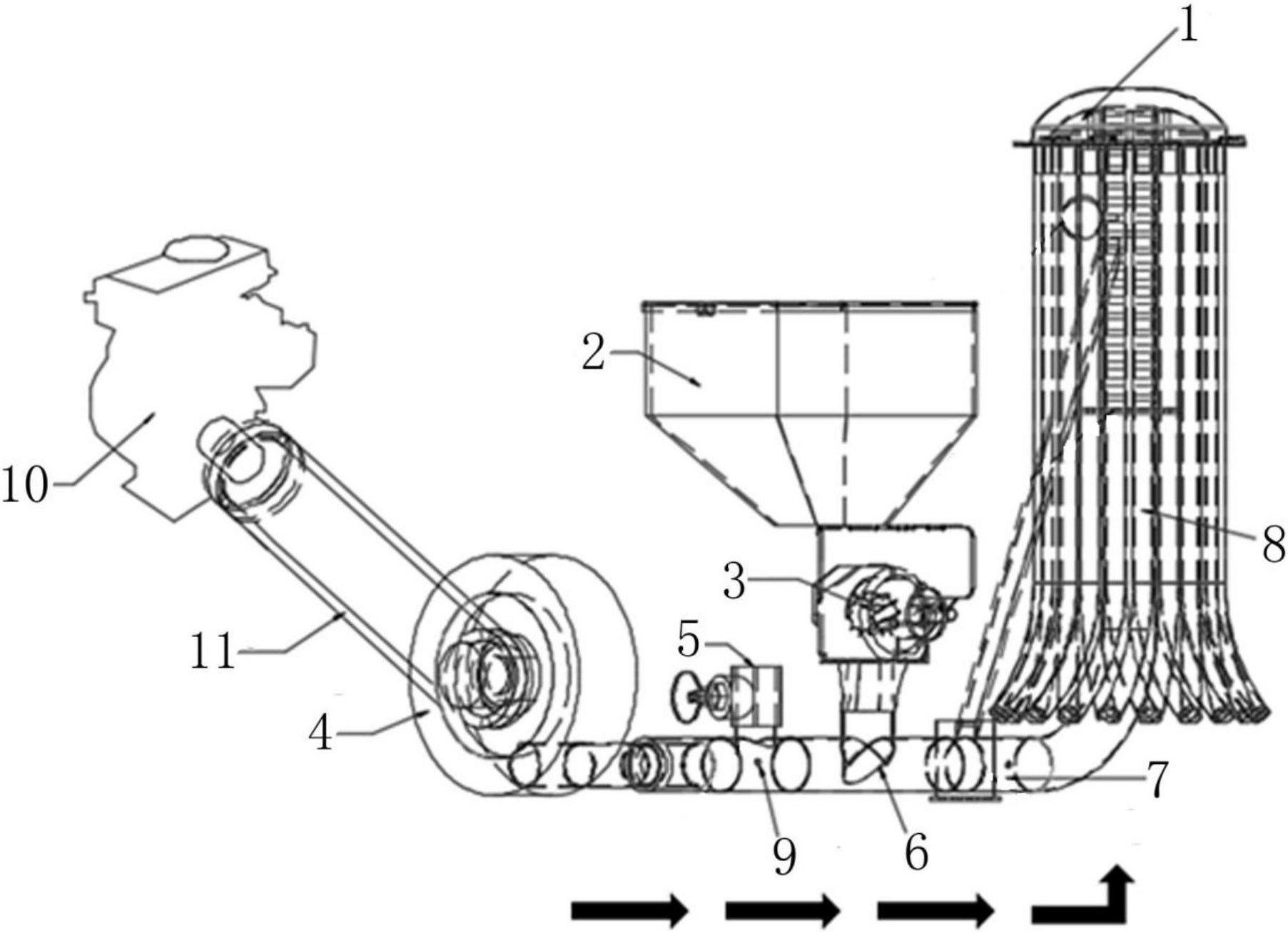

1.一种集排式水稻精量直播装置,其特征在于,包括分配器、种箱、斜槽轮排种器、风机、风量控制阀、导种器、输送管、排种管和测压装置,所述分配器底部分别与输送管和排种管相连,分配器上设置有测压装置;所述导种器与输送管相连,导种器上方连接斜槽轮排种器与种箱,风量控制阀入风口连接风机,出风口与输送管相连,风机由外部动力驱动;种箱正下方的斜槽轮排种器提供稳定的种子流,风机提供恒定的动力气流,分配器将种子和空气的混合流均匀分配至排种管,将种子播入种沟。

2.如权利要求1所述的集排式水稻精量直播装置,其特征在于,所述分配器包括分种盘、分种内盖和分种外盖,分种盘和分种内盖通过波纹管连接在一起,分种外盖固定在分种盘上,分种内盖、波纹管与分种盘之间形成的内部空间用泡沫塞封闭,波纹管与分种内盖和分种盘分别通过螺纹和法兰连接,分种外盖与分种盘上表面通过垫圈密封配合面,通过螺栓和压紧装置连接固定。

3.如权利要求2所述的集排式水稻精量直播装置,其特征在于,所述分种外盖顶端为圆形水平面,四周为对称弧形,弧形与水平面相切,分种外盖内曲面与分种内盖外表面形成三维空间上的平行,表面粗糙度低,两曲面之间的距离为20-60mm,分种外盖下端面与分种盘上表面配合,使用密封垫圈连接,两弧形曲面与分种盘之间形成等流体密度场,等流体密度场的入口端为波纹管的出风口,出口端为等分分种口。

4.如权利要求2所述的集排式水稻精量直播装置,其特征在于,所述泡沫塞为硬质塑料一体成型的圆柱凸台,中间具有通孔,所述通孔与波纹管外表面配合,所述通孔圆周附近等距开有法兰连接螺栓孔,通过螺栓与分种盘和波纹管上的法兰盘连接。

5.如权利要求2所述的集排式水稻精量直播装置,其特征在于,所述分种盘的分种口以分种盘圆心为中心,均布垂直阵列于分种盘上,位于等流体密度场出口端,分种口下端与排种管紧密相连,使波纹管中吹出的种子由等流体密度场等分流入分种管,分种口入口与分种盘上表面平齐,并开有坡口,坡口角度按照混流体特性设置,引导种子运动流向。

6.如权利要求2所述的集排式水稻精量直播装置,其特征在于,所述导种器由三通管和斜柱体组成,水稻种子经种箱由排种器落入斜柱体中,斜柱体垂直插入三通管,并保有5%-

30%的垂直直径间隙,保证气流横向通过,导向排种管。

7.如权利要求6所述的集排式水稻精量直播装置,其特征在于,所述斜柱体为圆柱体通管,下端为斜切圆锥形,圆柱外直径与三通管上接口内经相等,三通管的三个口径相等,下面两口在同一轴向,上口轴向垂直于下口轴向,上口接螺纹调节播量斜槽轮排种器。

8.如权利要求1所述的集排式水稻精量直播装置,其特征在于,所述外部动力为汽油机,所述汽油机通过皮带轮转传动皮带驱动所述分机,向输送管提供恒定气流。
