专利号: 2016103949760
申请人: 陕西科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

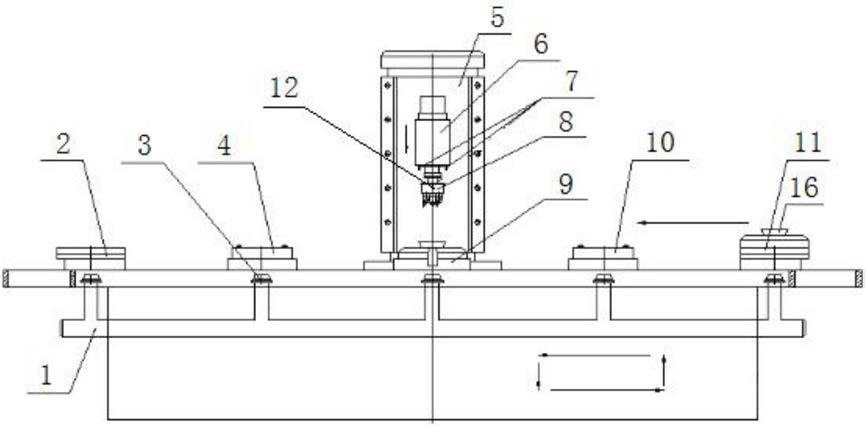

1.涡轮叶片滚铆装置,包括水平布置在装置床身下的移送架(1),其特征在于,移送架(1)上等间隔设置有五个拖动头(3),五个拖动头(3)均露置在床身中间,五个拖动头(3)从左至右依次与移出架(2)、左定位架(4)、夹具托盘(9)、右定位架(10)和移入架(11)对准,移出架(2)、左定位架(4)、夹具托盘(9)、右定位架(10)和移入架(11)均固定在装置床身上,移入架(11)的侧面安装有移入红外测头(14),右定位架(10)的侧面安装有右红外测头(13);

所述夹具托盘(9)的轴线与机床主轴(6)同轴,机床主轴(6)通过滑轨与位于其后的立柱(5)滑动连接,机床主轴(6)上对称装有两个红外探测头一(7),机床主轴(6)底部安装有滚压头(8),滚压头(8)上装有一个红外探测头二(12),滚压头(8)上斜向装配有六个滚轮(18),六个滚轮(18)在圆周上均匀布置。

2.根据权利要求1所述的涡轮叶片滚铆装置,其特征在于,所述移入红外测头(14)与移入架(11)的水平距离为5-12mm,且与涡轮工件(16)的高度一致。

3.根据权利要求1所述的涡轮叶片滚铆装置,其特征在于,所述右红外测头(13)与右定位架(10)的水平距离为5-12mm,且与下一个工位处的涡轮工件(16)高度一致。

4.根据权利要求1所述的涡轮叶片滚铆装置,其特征在于,所述移送架(1)的左侧或右侧与一个液压缸的活塞杆固定连接,移送架(1)底部与另一个液压缸的活塞杆固定连接。
