1.一种改性海岛型超细纤维合成革基布的制备方法，其特征在于，具体按照以下步骤实施：步骤1，制备乙烯基胶原蛋白溶液；

步骤2，取光引发剂加入到步骤1所得乙烯基胶原蛋白溶液中，在40℃下超声波震荡

30min，混合均匀，备用；

步骤3，将海岛型超细纤维合成革基布置于步骤2所得乙烯基胶原蛋白溶液中对其表面进行改性，即得改性海岛型超细纤维合成革基布。

2.根据权利要求1所述的一种改性海岛型超细纤维合成革基布的制备方法，其特征在于，步骤1中，乙烯基胶原蛋白溶液的具体制备过程为：称取胶原蛋白置于磷酸缓冲溶液中，在70℃±2℃条件下，搅拌0.5～1h，使其充分溶解，得胶原蛋白溶液；在40～50℃温度下水浴条件下将甲基丙烯酸酐滴加到胶原蛋白溶液中，搅拌2h，随后对胶原蛋白透析处理，得乙烯基胶原蛋白溶液。

3.根据权利要求2所述的一种改性海岛型超细纤维合成革基布的制备方法，其特征在于，磷酸缓冲溶液的pH为7.4，胶原蛋白与磷酸缓冲溶液的用量比为1:8～1:12。

4.根据权利要求2所述的一种改性海岛型超细纤维合成革基布的制备方法，其特征在于，甲基丙烯酸酐的质量浓度为94％，滴加速度为1mL/min，甲基丙烯酸酐与胶原蛋白溶液的质量体积比为0.1:5～2.4:5。

5.根据权利要求2所述的一种改性海岛型超细纤维合成革基布的制备方法，其特征在于，透析处理过程为：将溶液倒入透析袋中，用去离子水作为透析液，在40℃±2℃的温度下，透析24h。

6.根据权利要求1所述的一种改性海岛型超细纤维合成革基布的制备方法，其特征在于，步骤2中，光引发剂为紫外光引发剂 2959；光引发剂在乙烯基胶原蛋白溶液中的浓度为0.0005％～0.05％。

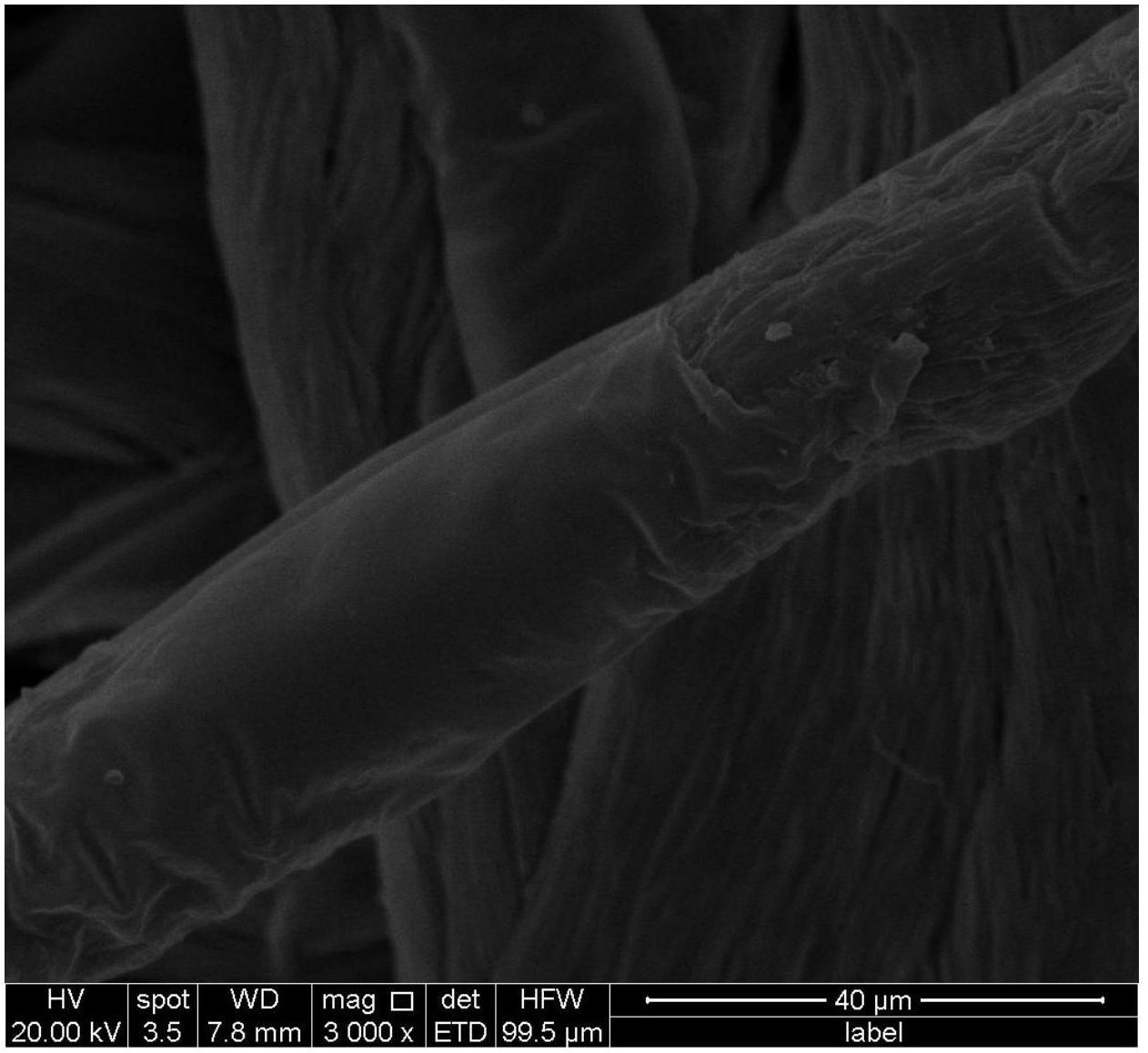

7.根据权利要求1所述的一种改性海岛型超细纤维合成革基布的制备方法，其特征在于，步骤3中，海岛型超细纤维表面改性的具体过程为：将海岛型超细纤维合成革基布进行水煮、晾干后，将其浸泡在步骤2所得乙烯基胶原蛋白溶液中，随后超声振动0.5～1h，在0.3MPa的压力下用轧车轧去多余胶原蛋白，放入紫外交联仪中进行紫外照射1～6h，在40℃±2℃的水中超声清洗30min后，取出晾干，即得。

8.根据权利要求7所述的一种改性海岛型超细纤维合成革基布的制备方法，其特征在于，海岛型超细纤维合成革基布与乙烯基胶原蛋白溶液的质量比为1:4～1:5。
