1.一种Sn@C@g-C3N4纳米复合物，其特征在于，该纳米复合物微观结构为Sn@C核壳结构纳米胶囊嵌入g-C3N4纳米片中；该纳米胶囊的粒径为5～100nm；

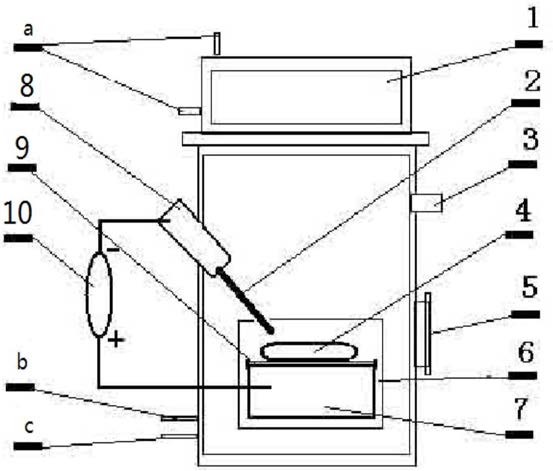

该纳米复合物是利用等离子体电弧放电技术，在工作气体下原位制备得到；其中：

采用石墨电极为阴极，锡-三聚氰胺粉末块体为阳极靶材，阴极与阳极靶材之间保持2～30mm的距离；电弧放电的电压为10～40V；所述工作气体为氩气和甲烷气体；所述阳极靶材中锡所占的质量百分比为70～90％；所述氩气的分压为0.01～0.5MPa,甲烷气体的分压为0.01～0.3MPa。
