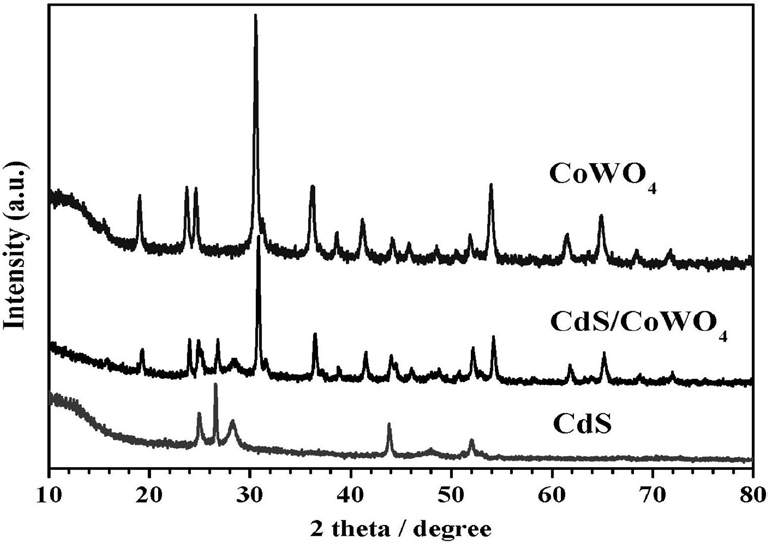

1.一种制备CdS/CoWO4异质结复合光催化剂的方法，其特征在于：将钨酸钴纳米粒子分散在去离子水中后加入硫脲和醋酸镉，搅拌混合均匀后进行水热反应，进而得到CdS/CoWO4异质结复合光催化剂，其中CdS和与CoWO4的摩尔比为0.3：1；所述钨酸钴纳米粒子的制备方法如下：取氯化钴溶液，加入到等摩尔的钨酸钠的溶液中得到混合溶液，在搅拌下加入氢氧化钠溶液调节混合溶液的pH值为8，充分搅拌均匀后进行水热反应，180℃下水热反应24小时，反应结束后，将沉淀过滤，洗涤，烘干，得到钨酸钴纳米粒子。

2.如权利要求1所述的一种制备CdS/CoWO4异质结复合光催化剂的方法，其特征在于：水热反应的条件为：180℃下水热反应24小时。
