1.一种以海藻酸钠作为碳源制备钠离子电池负极材料的方法,其特征在于,包括以下步骤:步骤一:将海藻酸钠溶解到去离子水中,全程保持温度在60-90℃并搅拌,得到均匀粘稠液体,其中,每100mL去离子水中溶解0.8~20g海藻酸钠;
步骤二:将步骤一得到的均匀粘稠液体经冷冻干燥12~72h,得到结构疏松的海绵状海藻酸钠;
步骤三:将步骤二得到的海绵状海藻酸钠在惰性气氛下进行煅烧处理,煅烧处理具体为:以2~10℃/min的升温速率进行升温,升温至600~1000℃,煅烧2~12h,煅烧结束后冷却至室温,然后2mol/L的盐酸或硝酸浸泡后,通过抽滤,用水和乙醇洗至中性,然后在60~

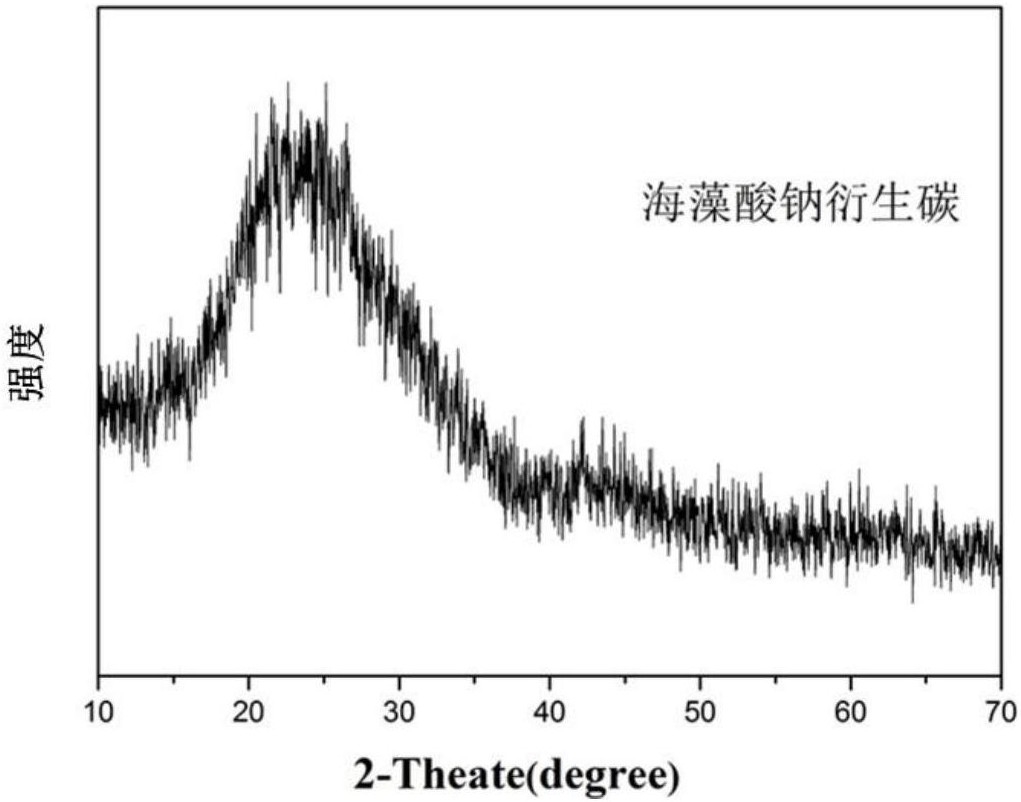

100℃条件下,真空干燥12~48h,获得钠离子电池负极材料。
2.根据权利要求1所述的一种以海藻酸钠作为碳源制备钠离子电池负极材料的方法,其特征在于,步骤一中搅拌方式为磁力搅拌,搅拌时间为0.5~3.0h。
3.根据权利要求1所述的一种以海藻酸钠作为碳源制备钠离子电池负极材料的方法,其特征在于,步骤三中的惰性气氛为Ar或N2气氛。
