专利号: 2016104062839
申请人: 苏州莲敬机械工程科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

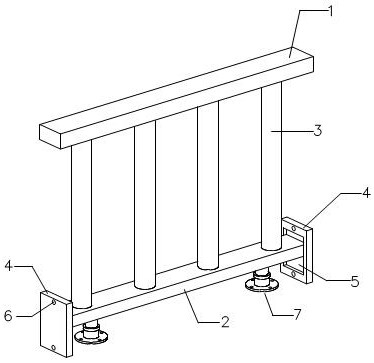

1.一种阳台护栏,具有上下平行设置的上横杆(1)和下横杆(2),所述上横杆(1)和下横杆(2)之间具有若干等间距设置的立柱(3),其特征在于:所述立柱(3)的顶部设置有外螺纹接头(9),底部为光杆,所述上横杆(1)的底面设置有与立柱(3)顶部外螺纹接头(9)螺纹配合的内螺纹接孔(8),所述下横杆(2)的顶面设置有与上横杆(1)上内螺纹接孔(8)相对应且与立柱(3)底部光杆插嵌式配合的限位孔(10);所述下横杆(2)的底部设置有弹性支撑件(7),两端设置有相互对称的导向定位板(4);所述导向定位板(4)上对应下横杆(2)的一面设置有导向槽(5),所述下横杆(2)与导向槽(5)之间上下滑动配合,导向槽(5)上下两侧的导向定位板(4)上设置有定位孔(6)。

2.根据权利要求1所述的阳台护栏,其特征在于:所述弹性支撑件(7)由支撑柱(71)、导向套筒(72)和弹簧(73)组成;所述支撑柱(71)的末端插接在导向套筒(72)内,弹簧(73)设置在支撑柱(71)的底部,所述支撑柱(71)的底面四周设置有向外的翻边导向块(75),所述翻边导向块(75)与导向套筒(72)之间滑动配合,其上方的支撑柱(71)外部设置有限位套(74),所述限位套(74)连接在导向套筒(72)的顶部外侧,防止支撑柱(71)脱离导向套筒(72),且所述导向套筒(72)的底部四周设置有向外的扩展面,该扩展面上设置有固定孔(76)。

3.根据权利要求2所述的阳台护栏,其特征在于:所述下横杆(2)的底面设置有与支撑柱(71)顶部嵌入式配合的支撑接孔(11)。

4.根据权利要求2所述的阳台护栏,其特征在于:所述限位套(74)与导向套筒(72)之间为螺纹连接。

5.根据权利要求1所述的阳台护栏,其特征在于:所述上横杆(1)两端之间的间距长于下横杆(2)两端导向定位板(4)之间的间距。
