专利号: 2016104153221
申请人: 四川行之智汇知识产权运营有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

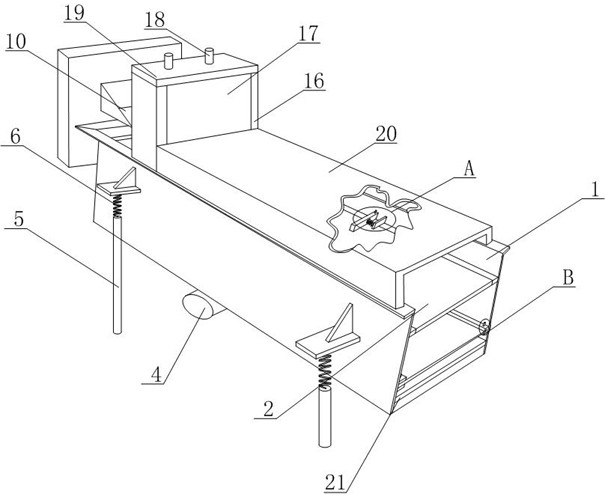

1.分离钻井泥浆中固液两相的装置,包括筛箱(1),所述筛箱(1)下方设置有振动电机(4),筛箱(1)外侧设置有支撑板,所述支撑板下方连接有张紧弹簧(6),所述张紧弹簧(6)下端连接有支柱(5),筛箱(1)一端的上方设置有进料口(10),另一端为出料口,筛箱(1)内设置有筛网框(3),所述筛网框(3)内设置有粗筛网(2),所述粗筛网(2)与水平面的距离沿进料口(10)至出料口的方向逐渐降低,其特征在于,粗筛网(2)下方设置有细筛网(21),粗筛网(2)与细筛网(21)之间设置有凹形槽(8),所述凹形槽(8)位于筛箱(1)内的侧面上,凹形槽(8)从出料口延伸至进料口(10),凹形槽(8)上设置有通孔,凹形槽(8)内设置有液相接料板(9),所述液相接料板(9)平行于粗筛网(2),还包括双头螺栓(7),所述双头螺栓(7)通过凹形槽(8)上的通孔且贯穿液相接料板(9),沿进料口(10)至出料口的方向,在筛网框(3)上等间距设置有若干弹簧挡板装置,还包括防喷板(17),所述防喷板(17)正对进料口(10),防喷板(17)的侧面垂直连接有防溅板(16),所述防溅板(16)固定在筛箱(1)上,防喷板(17)顶部安装有顶板(19),所述顶板(19)上方安装有进水管(18),所述进水管(18)顶端连接水泵,进水管(18)底端贯穿顶板(19)至顶板(19)下方且正对防喷板(17),防溅板(16)远离进料口(10)的侧面上连接有挡罩(20),所述挡罩(20)沿筛箱(1)向出料口延伸;所述弹簧挡板装置包括固定在筛网框(3)上的固定挡板(12),所述固定挡板(12)底面的较长边垂直于筛网框(3),固定挡板(12)的高平行于筛网框(3)的法线方向,固定挡板(12)靠近进料口(10)的侧面上安装有弹簧(14),所述弹簧(14)连接有缓冲垫(15),还包括平行于固定挡板(12)的移动挡板(11),移动挡板(11)与缓冲垫(15)接触,移动挡板(11)顶部设置转轴(13),所述转轴(13)靠近底端的侧面上设置有螺纹,转轴(13)底端贯穿移动挡板(11)插入至筛网框(3)上设置的螺孔中;所述防喷板(17)上铺设有若干硬毛。

2.根据权利要求1所述的分离钻井泥浆中固液两相的装置,其特征在于,所述移动挡板(11)的长度为固定挡板(12)长度的1.5至2倍。

3.根据权利要求1所述的分离钻井泥浆中固液两相的装置,其特征在于,所述移动挡板(11)表面涂有醇酸磁漆。

4.根据权利要求1所述的分离钻井泥浆中固液两相的装置,其特征在于,所述缓冲垫(15)由丁腈橡胶制成。

5.根据权利要求1所述的分离钻井泥浆中固液两相的装置,其特征在于,所述筛箱(1)底面和细筛网(21)均平行于粗筛网(2)。

6.根据权利要求1所述的分离钻井泥浆中固液两相的装置,其特征在于,所述细筛网(21)的筛孔孔径为粗筛网(2)的筛孔孔径1/4至1/2。

7.根据权利要求1所述的分离钻井泥浆中固液两相的装置,其特征在于,所述进水管(18)的底端安装有喷淋头,喷淋头与防喷板(17)之间的距离大于15厘米。

8.根据权利要求1所述的分离钻井泥浆中固液两相的装置,其特征在于,所述防喷板(17)底部与防溅板(16)底部的距离为防溅板(16)高度的1/3~1/2。
