专利号: 2016104153560
申请人: 成都来宝石油设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

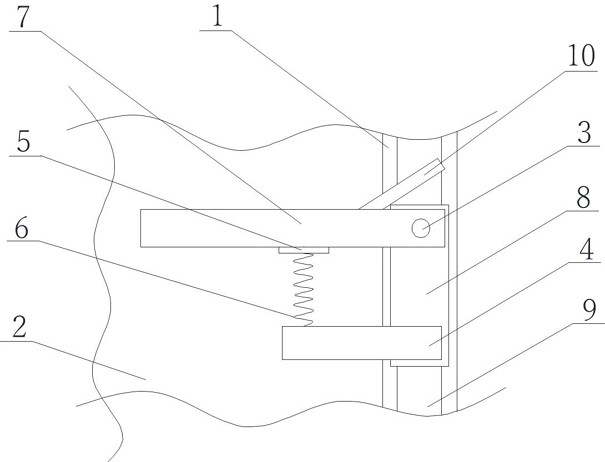

1.用于海上钻井的泥浆振动筛筛网改进结构,包括筛网框(1),所述筛网框(1)内设置有筛网(2),其特征在于,筛网框(1)上设置有导轨(9),所述导轨(9)从钻井液入口处延伸至钻井液的出口处,导轨(9)上设置有若干滑块(8),所述滑块(8)上靠近钻井液出口的一端安装有固定挡板(4),另一端安装有移动挡板(7),所述固定挡板(4)与滑块(8)的接触面的较长边垂直于滑块(8),固定挡板(4)的高平行于滑块(8)的法线方向,固定挡板(4)平行于移动挡板(7),固定挡板(4)与移动挡板(7)之间设置有弹簧(6),所述弹簧(6)一端垂直固定在固定挡板(4)上,另一端连接有缓冲垫(5),所述缓冲垫(5)与移动挡板(7)接触,移动挡板(7)顶部设置有平行于滑块(8)法线方向的转轴(3),靠近所述转轴(3)底端的侧面上设置有螺纹,转轴(3)底端贯穿移动挡板(7)插入至滑块(8)上设置的与所述螺纹相匹配的螺孔中,还包括护轨板(10),所述护轨板(10)固定在移动挡板(7)面向钻井液入口处的侧面上,护轨板(10)靠近转轴(3),护轨板(10)与移动挡板(7)的夹角为锐角,护轨板(10)偏向导轨(9)。

2.根据权利要求1所述的用于海上钻井的泥浆振动筛筛网改进结构,其特征在于,所述移动挡板(7)的长度为固定挡板(4)长度的1.5至2倍。

3.根据权利要求1所述的用于海上钻井的泥浆振动筛筛网改进结构,其特征在于,所述移动挡板(7)的长度为筛网(2)宽度的1/4至1/3。

4.根据权利要求1所述的用于海上钻井的泥浆振动筛筛网改进结构,其特征在于,所述移动挡板(7)表面涂有醇酸磁漆。

5.根据权利要求1所述的用于海上钻井的泥浆振动筛筛网改进结构,其特征在于,所述弹簧(6)靠近固定挡板(4)位于筛网(2)上的一端。

6.根据权利要求1所述的用于海上钻井的泥浆振动筛筛网改进结构,其特征在于,所述缓冲垫(5)由丁腈橡胶制成。
