专利号: 2016104167987
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

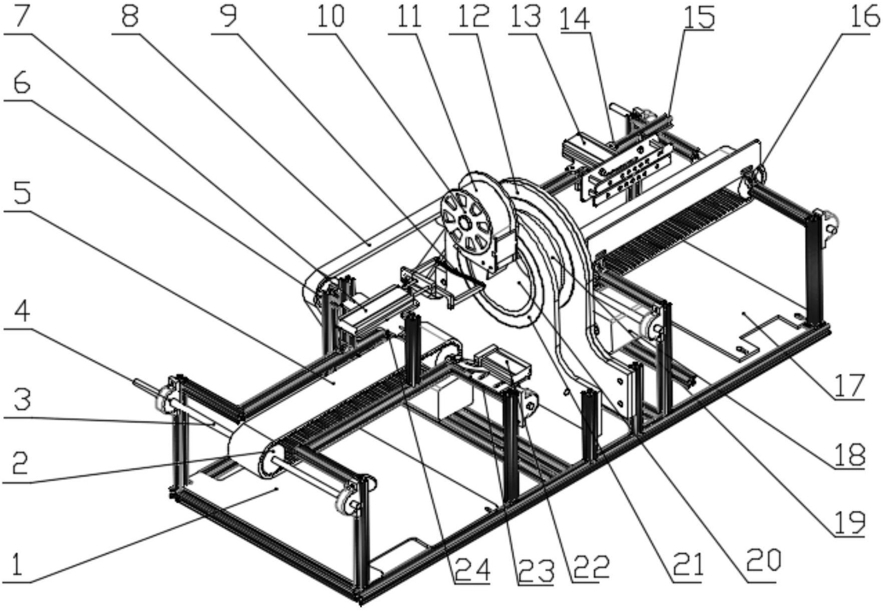

1.铝型材简易包装机,包括机架,其特征在于:还包括安装在机架上的上料输送机构和下料输送机构,所述的上料输送机构和下料输送机构之间通过传送装置连接;所述的上料输送机构和下料输送机构之间安装有两个安装有薄壁轴承的薄壁轴承座,两个所述的薄壁轴承之间架设有一中空同步带轮,所述的中空同步带轮的中空腔体的底部、上料输送机构和下料输送机构共同构成铝型材的输送通道;所述的中空同步带轮与一标准同步带轮之间套设有转动同步带,所述的标准同步带轮与一转动步进电机通过转动轴传动连接;

所述的上料输送机构的一侧设置有用于压紧铝型材的限位机构,与限位机构相对的另一侧设置有限位挡板;所述的限位机构包括限位压板以及用于驱动限位压板运动的限位气缸,所述的限位压板与限位挡板相配合将待加工铝型材压紧在限位压板与限位挡板之间;

所述的下料输送机构与薄壁轴承座之间安装有用于压膜的压膜机构以及用于切割薄膜的切割机构;

所述的压膜机构包括薄膜盘以及用于使所述的薄膜盘上的薄膜卷绕至铝型材上的压膜气缸,所述的薄膜盘安装在位于下料输送机构侧的中空同步带轮的外壁上;所述的上料输送机构将待加工铝型材输送至压膜气缸的工作区域;

所述的薄膜盘位置的下方安装有所述的切割机构,所述的切割机构包括用于熔断薄膜的电热丝以及用于给电热丝通气的电热丝气缸;

朝向上料输送机构侧的薄壁轴承座上刚性连接有光电门,所述的光电门、传送装置、限位气缸、压膜气缸、电热丝气缸、电热丝以及转动步进电机分别与一控制器连接;当待加工铝型材的头部经过光电门时,控制器发送延时信号给传送装置、限位气缸、压膜气缸、转动步进电机,待加工铝型材运动至压膜气缸的工作区域;当铝型材的尾部经过光电门时,控制器发送延时信号给传送装置、转动步进电机和电热丝气缸,电热丝气缸通气输送电热丝熔断薄膜。

2.如权利要求1所述的铝型材简易包装机,其特征在于:所述的上料输送机构和下料输送机构均包括第一同步带轮、第二同步带轮以及套设在第一同步带轮和第二同步带轮之间的同步带。

3.如权利要求2所述的铝型材简易包装机,其特征在于:所述的第一同步带轮、第二同步带轮分别固定安装在第一光轴上。

4.如权利要求3所述的铝型材简易包装机,其特征在于:所述的第一光轴的两端通过轴承座安装在所述的机架上。

5.如权利要求2所述的铝型材简易包装机,其特征在于:所述的传送装置包括输送步进电机、与输送步进电机的传动轴连接的第一带轮、与上料输送机构的第二同步带轮同轴连接的第二带轮以及与下料输送机构的第一同步带轮同轴连接的第三带轮,所述的第一带轮、第二带轮以及第三带轮上套设有传送同步带。

6.如权利要求5所述的铝型材简易包装机,其特征在于:所述的转动轴通过联轴器安装在机架上。

7.如权利要求6所述的铝型材简易包装机,其特征在于:所述的薄壁轴承、限位气缸、压膜气缸以及电热丝气缸分别安装在薄壁轴承底座、限位气缸底座、压膜气缸底座以及电热丝气缸底座上。
