专利号: 201610417066X
申请人: 江苏新光华机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

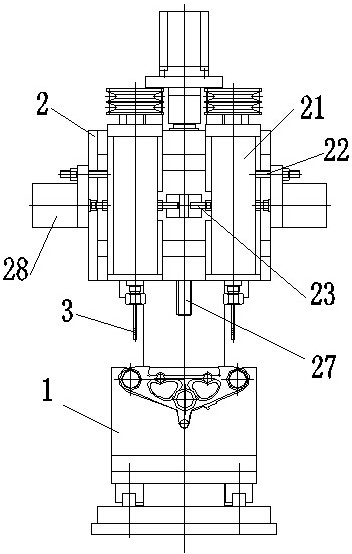

1.中心距可自动调节的钻孔机床,其特征在于,包括机台(1),所述机台(1)上部设有和机台(1)对应设置的刀架(2);

所述刀架(2)上设有钻头(3),所述刀架(2)内设有处于钻头(3)上部和钻头(3)连接的动力头(21),所述刀架(2)内设有限位动力头(21)位置的外限位块(22)和内限位块(23);

所述机台(1)上设有可沿机台(1)两侧边(11)运动的滑轨(4),所述滑轨(4)上设有和滑轨(4)固定连接的夹具(5),所述夹具(5)上夹持有工件(6);

所述机台(1)两侧设有接近装置(7),所述接近装置(7)用于定位所述滑轨(4)前后位置;

所述机台(1)由和所述滑轨(4)接触的两固定不动的侧边(11)和中间的中台(12)组成,所述中台(12)由固定不动的用于支撑所述夹具(5)的外中台(121)和可上下运动的内中台(122)组成,所述内中台(122)上表面和所述夹具(5)下表面设有相斥的磁性面;

所述滑轨(4)内设有容置所述夹具(5)的腔体,所述腔体两侧设有夹持所述夹具(5)的夹持杆(51),所述夹持杆(51)可伸缩的和夹具(5)实现接触和分离;

所述夹具(5)上部设有用于钻孔的钻头(3);

靠近所述接近装置(7)的内中台(122)上表面和夹具(5)下表面设有相斥的磁性面,中部内中台(122)的上表面为非磁性面;

所述夹具(5)上设有用于导向钻头(3)上下运动的钻套(8)。

2.根据权利要求1所述的中心距可自动调节的钻孔机床,其特征在于,靠近所述接近装置(7)的内中台(122)上表面面积和所述夹具(5)下表面的面积相同。

3.根据权利要求1所述的中心距可自动调节的钻孔机床,其特征在于,所述动力头(21)安装在左右位移直线导轨(24)的滑块上,通过气缸实现位移;动力头(21)通过进给直线导轨(25)由步进电机(26)驱动滚珠丝杆(27)实现上下进给运动。
