1.一种二氧化钛/石墨相氮化碳复合光催化剂的制备方法，其特征在于包括如下步骤：(1) 将氰胺或尿素均匀分散在乙醇中，然后加入钛酸四丁酯和冰醋酸，搅拌均匀制得A溶液；

(2) 将水和乙醇按混合均匀后，滴加至A溶液中，搅拌至生成二氧化钛/氮化碳凝胶，静置陈化6～24 h；

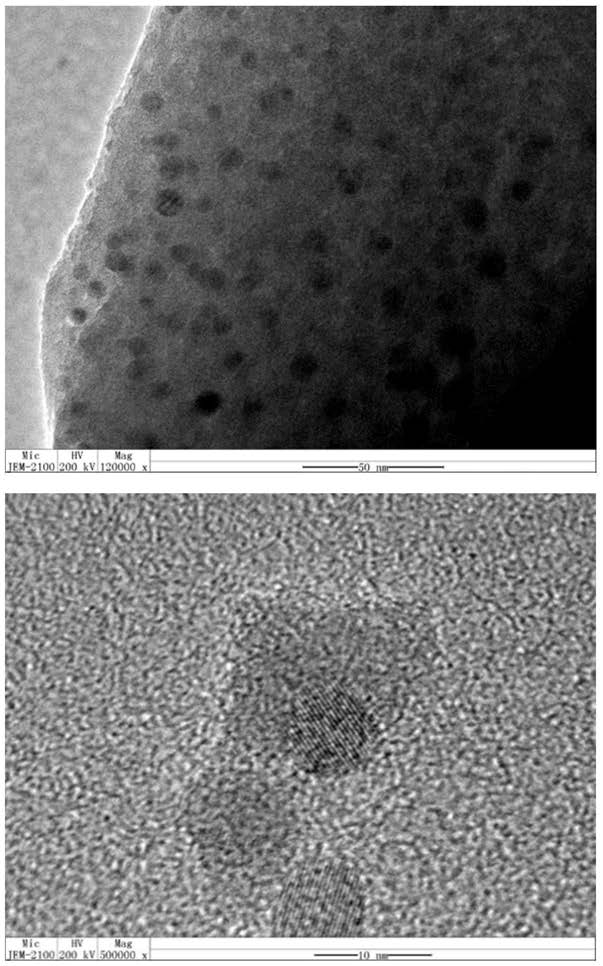

(3) 将步骤（2）所得二氧化钛/氮化碳凝胶烘干、研磨后，在500～600℃条件下煅烧，冷却，即制得二氧化钛/石墨相氮化碳复合光催化剂；

所述步骤（2）中水与乙醇的质量比为0.32～0.34:1；

所述步骤（2）中水与乙醇混合溶液的滴加速度为1～9mL/h；

所述步骤（1）中钛酸四丁酯与冰醋酸质量比为5.8～6.2:1。

2.如权利要求1所述的一种二氧化钛/石墨相氮化碳复合光催化剂的制备方法，其特征在于：所述尿素与钛酸四丁酯质量比为0.04～0.06:1。

3.如权利要求2所述的一种二氧化钛/石墨相氮化碳复合光催化剂的制备方法，其特征在于：所述步骤（1）中尿素的重量浓度为3-5wt%。

4.如权利要求1所述的一种二氧化钛/石墨相氮化碳复合光催化剂的制备方法，其特征在于：所述氰胺与钛酸四丁酯质量比为0.7～0.9:1。

5.如权利要求4所述的一种二氧化钛/石墨相氮化碳复合光催化剂的制备方法，其特征在于：所述步骤（1）中氰胺的重量浓度为35-40wt%。

6.如权利要求1所述的一种二氧化钛/石墨相氮化碳复合光催化剂的制备方法，其特征在于：所述步骤（2）中钛酸四丁酯与水的质量比为4.5～5:1。

7. 如权利要求1所述的一种二氧化钛/石墨相氮化碳复合光催化剂的制备方法，其特征在于：所述步骤（3）中煅烧时间为3～5 h。
