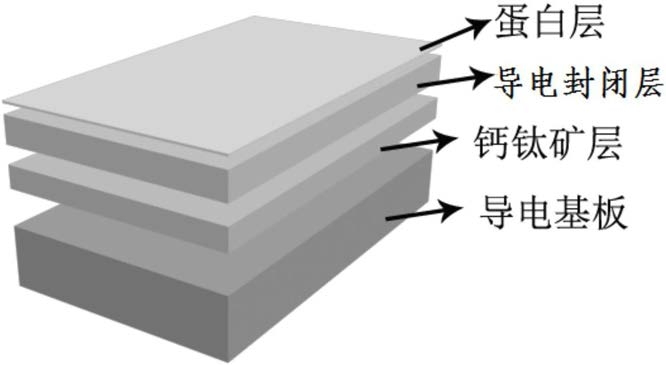

1.一种用于可见光致细胞收割的钙钛矿复合薄膜器件，其特征在于，所述的钙钛矿复合薄膜器件自下而上依次包括导电基板、钙钛矿层、导电封闭层及蛋白层，所述的导电基板为导电玻璃、钽片或医用金属钛片；所述的钙钛矿层为铅钙钛矿CH3NH3PbI3-xBrx或锡钙钛矿CH3NH3SnI3-xClx，其中0≤x≤3；所述的导电封闭层为Pt、Ag或Au层，所述的蛋白层为牛血清白蛋白、纤连蛋白或胶原蛋白层。

2.根据权利要求1所述的用于可见光致细胞收割的钙钛矿复合薄膜器件，其特征在于，所述的钙钛矿层的厚度为300～1000nm。

3.如权利要求1所述的用于可见光致细胞收割的钙钛矿复合薄膜器件，其特征在于，所述的导电封闭层为Pt，其膜层厚度为50nm。

4.如权利要求1所述的用于可见光致细胞收割的钙钛矿复合薄膜器件，其特征在于，所述的导电封闭层为Ag，其膜层厚度为40nm。

5.如权利要求1所述的用于可见光致细胞收割的钙钛矿复合薄膜器件，其特征在于，所述的导电封闭层为Au，其膜层厚度为40nm。

6.如权利要求1-5任一项所述的用于可见光致细胞收割的钙钛矿复合薄膜器件的制备方法，其特征在于，包括如下步骤：在洁净的导电基板上采用旋涂法制备钙钛矿层，干燥后在钙钛矿层上制备导电封闭层，将所得样品放入蛋白溶液中浸泡，在导电封闭层上物理吸附获得蛋白层，所述的蛋白溶液为牛血清白蛋白溶液、纤连蛋白溶液、胶原蛋白溶液。

7.如权利要求6所述的钙钛矿复合薄膜器件的制备方法，其特征在于，所述的蛋白溶液浓度为0.5mg/mL-2mg/mL。

8.将如权利要求1-5任一项所述的钙钛矿复合薄膜器件用于可见光致细胞收割的方法，其特征在于，以钙钛矿复合薄膜器件作为细胞培养表面接种细胞并进行细胞体外培养，再采用可见光照射该培养表面，细胞及细胞片层即可从上述器件表面脱附。

9.如权利要求8所述的利用钙钛矿复合薄膜器件进行可见光致细胞收割的方法，其特征在于，所述的细胞为成骨细胞、心肌细胞、成纤维细胞、成肌细胞、上皮细胞、内皮细胞或干细胞。

10.如权利要求8所述的利用钙钛矿复合薄膜器件进行可见光致细胞收割的方法，其特征在于，该方法具体包括以下步骤：a.在进行体外细胞培养前，将所述的钙钛矿复合薄膜器件以紫外光照或蒸气消毒方式消毒；

b.将上述器件作为体外细胞培养表面，在其表面以2×104～2×106个/cm2的密度种植细胞，加入细胞培养基，并放入37摄氏度恒温及5％二氧化碳的细胞培养箱中培养1～14天；

c.将上述进行细胞培养后的培养表面移入PBS中，以波长为400～800纳米、强度50～

300mW/cm2的可见光照射上述器件表面1～30分钟，即可将细胞或细胞片层从器件表面脱附。
