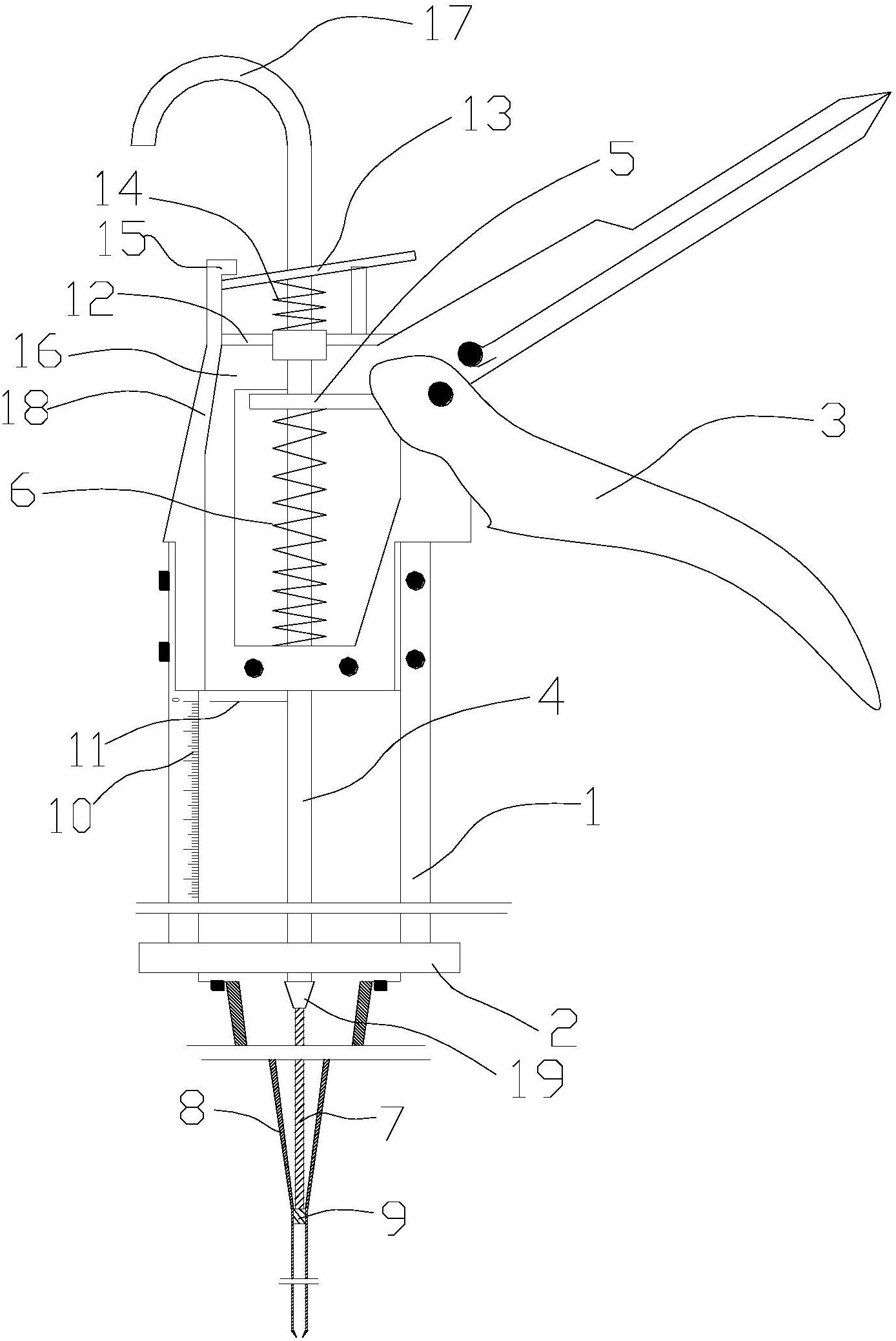

1.一种硬质纤维插入装置,其特征在于,包括有:
支架,其具有相对平行设置的两个侧板,并设有沿其长度方向的刻度线;
导管,其通过一底板连接于两个所述侧板的一端;
传力杆,其穿过所述底板并设有用于指向所述刻度线的指针;
推杆,其一端与所述传力杆连接,并伸入至所述导管内,另一端设有活塞,用于推动硬质纤维轴向移动,撬力机构,其用于推动所述传力杆轴向移动,以使所述推杆将硬质纤维推入到泥土,所述传力杆的另一端具有弧形的钩状的握持部。
2.根据权利要求1所述的硬质纤维插入装置,其特征在于,所述撬力机构包括手把以及套接于所述传力杆上并相抵接的第一弹簧和撬力片,所述手把铰接于其中一侧板的另一端的端部,所述第一弹簧远离所述撬力片的一端固定于所述传力杆上,所述撬力片的一端抵接于所述手把的铰接端的端部,以致转动手把时该端部能够使所述撬力片推动所述传力杆轴向移动。
3.根据权利要求2所述的硬质纤维插入装置,其特征在于,还包括有防回滑机构,用于在停止转动所述手把时能够防止所述传力杆往回滑动。
4.根据权利要求3所述的硬质纤维插入装置,其特征在于,所述防回滑机构包括:支撑架、第二弹簧、反弹片和第一限位部,所述第一限位部设置于与所述手把相对的一侧板的长度方向上的延伸部的端部,所述支撑架呈L形,其连接于所述延伸部和铰接所述手把的侧板的端部之间,所述第二弹簧和反弹片套接于所述传力杆上并抵接,且所述反弹片的两端分别抵接于所述第一限位部和支撑于所述支撑架上。
5.根据权利要求4所述的硬质纤维插入装置,其特征在于,所述还包括有第二限位部,其设于所述延伸部上,并位于所述支撑架和撬力片之间,以便于所述手把施加力于所述撬力片上。
6.根据权利要求1所述的硬质纤维插入装置,其特征在于,所述刻度线的刻度范围为0至120mm。
7.根据权利要求1所述的硬质纤维插入装置,其特征在于,所述导管连接所述底板的一端具有锥形外壳。
8.根据权利要求1所述的硬质纤维插入装置,其特征在于,所述推杆通过套筒连接于所述传力杆的一端,所述套筒呈圆筒状结构。
9.根据权利要求1所述的硬质纤维插入装置,其特征在于,所述导管的末端具有锥形口,所述锥形口的直径为2mm。
