1.一种用于检测饮料、食品或药品中咖啡酸含量的MnO2/石墨烯复合膜修饰电极，其特征在于，由包含如下步骤的方法制备得到：预处理玻碳电极；

将MnO2/石墨烯纳米复合材料用溶剂溶解，并充分分散得分散液；

将分散液滴加在处理好的玻碳电极表面，干燥后即得MnO2/石墨烯复合膜修饰电极；

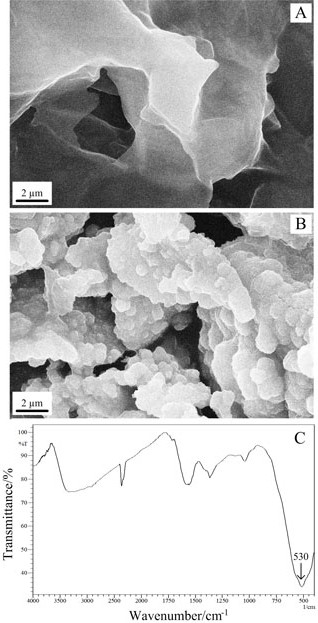

所述的MnO2/石墨烯纳米复合材料，由包含如下步骤的方法制备得到：S11. 将介孔碳与KMnO4混合，加入去离子水搅拌8 24h，得悬浮液；

~

S12. 向悬浮液中加入浓硫酸，继续搅拌0.5 3h，得混合物；

~

S13. 将混合物加热至70 90℃，维持恒温0.5 3h，得反应液；

~ ~

S14. 将反应液用去离子水稀释3 8倍，冷却至室温，产生沉淀；

~

S15. 将产生的沉淀用孔径为0  .20 0  .5mm的滤膜收集，洗涤、干燥即得所述的MnO2/~石墨烯纳米复合材料；

步骤S11中所述的介孔碳、KMnO4和去离子水的用量比为1g：8 12g：400 600mL；

~ ~

步骤S12中所述的浓硫酸为质量分数大于等于70%的H2SO4水溶液；所述浓硫酸的体积用量为步骤S11中所述的悬浮液体积的0.5% 3%。

~

2.根据权利要求1所述的MnO2/石墨烯复合膜修饰电极，其特征在于，步骤S11中所述的介孔碳、KMnO4和去离子水的用量比为1g：10 12g：400 500mL。

~ ~

3.根据权利要求2所述的MnO2/石墨烯复合膜修饰电极，其特征在于，步骤S11中所述的介孔碳、KMnO4和去离子水的用量比为1g：12g：450mL。

4.根据权利要求1所述的MnO2/石墨烯复合膜修饰电极，其特征在于，步骤S12中所述的浓硫酸为质量分数大于等于90%的H2SO4水溶液；所述浓硫酸的体积用量为步骤S11中所述的悬浮液体积的0.5% 2%。

~

5.根据权利要求4所述的MnO2/石墨烯复合膜修饰电极，其特征在于，所述浓硫酸的体积用量为步骤S11中所述的悬浮液体积的0.5% 1%。

~

6.根据权利要求1所述的MnO2/石墨烯复合膜修饰电极，其特征在于，步骤S11中的搅拌时间为10 12h；步骤S12中所述的搅拌时间为0.5 1.5h；步骤S13中将混合物加热至75 85~ ~ ~℃，维持恒温0.5 1.5h。

~

7.根据权利要求1所述的MnO2/石墨烯复合膜修饰电极，其特征在于，步骤S14中将反应液用去离子水稀释3 5倍。

~

8.根据权利要求1所述的MnO2/石墨烯复合膜修饰电极，其特征在于，步骤S14中将产生的沉淀用孔径为0.20 0.25mm的滤膜收集。

~

9.根据权利要求1所述的MnO2/石墨烯复合膜修饰电极，其特征在于，步骤S14中所述的滤膜为聚四氟乙烯膜。

10.根据权利要求1所述的MnO2/石墨烯复合膜修饰电极，其特征在于，预处理玻碳电极的具体方法为：取玻碳电极，在Al2O3粉末上先粗磨3 10min，然后在抛光粉上细磨3 10min，~ ~洗净、待用；所述的MnO2/石墨烯纳米复合材料用DMF分散，MnO2/石墨烯纳米复合材料与DMF的用量比为1 3mg：1mL；所述的分散采用超声分散。

~
