专利号: 2016104458785
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2023-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

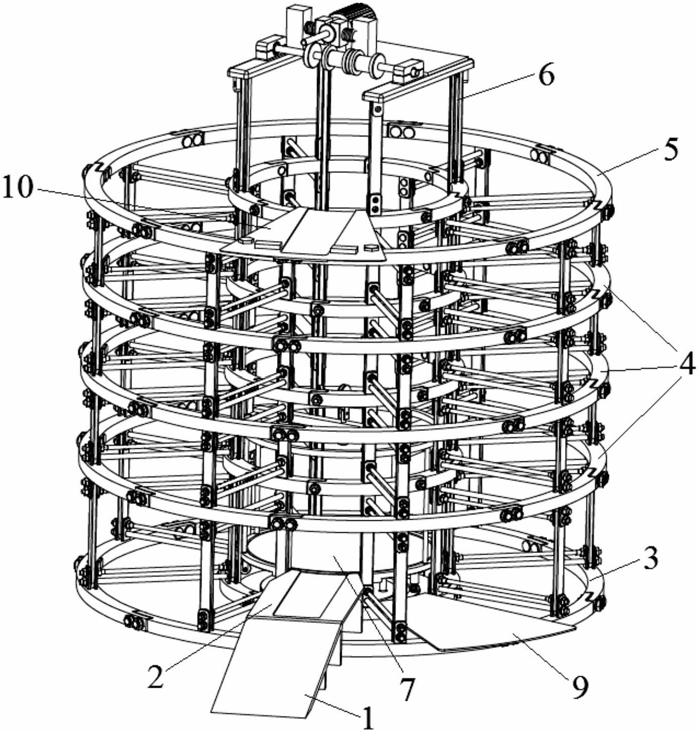

1.立体车库的搭建方法,其特征在于,包括:

(1)底层存车库的搭建,形成的底层存车库具有多个泊车位;

(2)中层存车库的搭建,形成的中层存车库具有多个泊车位;

(3)顶层存车库的搭建,形成的顶层存车库具有多个泊车位

其中,所述步骤(1)中形成的所述底层存车库是由底层外支持架、设置于底层外支持架内部的底层内支持架以及呈辐射状分布且与底层外支持架和底层内支持架连接的多个连接组件搭建而成;

所述步骤(1)中,包括步骤:

(1.1)使用多个第一底层内梁和多个第二底层内梁搭建底层内支持架,形成的底层内支持架为圆环形结构;

(1.2)将纵梁分别插入第一底层内梁和第二底层内梁上所设的两个内环连接耳之间,然后在两个内环连接耳上安装第一连接杆和第二连接杆,第一连接杆和第二连接杆沿水平方向穿过两个内环连接耳和位于两个内环连接耳之间的纵梁后朝向底层内支持架的外侧伸出;

(1.3)使用多个第一底层外梁和多个第二底层外梁搭建底层外支持架,形成的底层外支持架为圆环形结构,并使第一底层外梁安装在与第一底层内梁上所设的内环连接耳连接的第一连接杆和第二连接杆上,使第二底层外梁安装在与第二底层内梁上所设的内环连接耳连接的第一连接杆和第二连接杆上。

2.根据权利要求1所述的立体车库的搭建方法,其特征在于,所述步骤(1.3)中,在安装第一底层外梁时,先在第一连接杆上套上一个第二螺母和一个套管,然后将带有两个外环连接耳的第一底层外梁及插入两个外环连接耳之间的一个纵梁同时套在第一连接杆和第二连接杆上,然后拧紧套在第一连接杆上的第三螺纹段上的第三螺母,直至第三螺母与第一连接杆上的第二螺纹段夹紧套管,然后拧紧套在第二螺纹段上的第二螺母,第二螺母和第三螺母夹紧两个外环连接耳,最后拧紧第二连接杆上的第四螺母,实现第一底层外梁的固定。

3.根据权利要求2所述的立体车库的搭建方法,其特征在于,所述步骤(1.3)中,在安装第二底层外梁时,先在第一连接杆上套上一个第二螺母和一个套管,然后将带有两个外环连接耳的第二底层外梁及插入两个外环连接耳之间的一个纵梁同时套在第一连接杆和第二连接杆上,然后拧紧套在第一连接杆上的第三螺纹段上的第三螺母,直至第三螺母与第一连接杆上的第二螺纹段夹紧套管,然后拧紧套在第二螺纹段上的第二螺母,第二螺母和第三螺母夹紧两个外环连接耳,最后拧紧第二连接杆上的第四螺母,实现第二底层外梁的固定。

4.根据权利要求1所述的立体车库的搭建方法,其特征在于,所述步骤(2)中形成的所述中层存车库是由中层外支持架、设置于中层外支持架内部的中层内支持架以及呈辐射状分布且与中层外支持架和中层内支持架连接的多个连接组件搭建而成,中层存车库并搭建在所述底层存车库上。

5.根据权利要求4所述的立体车库的搭建方法,其特征在于,所述步骤(2)中,包括步骤:

(2.1)使用多个第一中层内梁和多个第二中层内梁在底层存车库上搭建中层内支持架,形成的中层内支持架为与底层内支持架同轴的圆环形结构;

(2.2)将下方的多个纵梁分别插入第一中层内梁和第二中层内梁上所设的两个内环连接耳之间,然后在两个内环连接耳上安装第一连接杆和第二连接杆,第一连接杆和第二连接杆沿水平方向穿过两个内环连接耳和位于两个内环连接耳之间的纵梁后朝向中层内支持架的外侧伸出;

(2.3)使用多个第一中层外梁和多个第二中层外梁在底层存车库上搭建中层外支持架,形成的中层外支持架为与底层外支持架同轴的圆环形结构,并使第一中层外梁安装在与第一中层内梁上所设的内环连接耳连接的第一连接杆和第二连接杆上,使第二中层外梁安装在与第二中层内梁上所设的内环连接耳连接的第一连接杆和第二连接杆上。

6.根据权利要求5所述的立体车库的搭建方法,其特征在于,所述步骤(2.3)中,在安装第一中层外梁时,先在第一连接杆上套上一个第二螺母和一个套管,然后将带有两个外环连接耳的第一中层外梁及插入两个外环连接耳之间的一个纵梁同时套在第一连接杆和第二连接杆上,然后拧紧套在第一连接杆上的第三螺纹段上的第三螺母,直至第三螺母与第一连接杆上的第二螺纹段夹紧套管,然后拧紧套在第二螺纹段上的第二螺母,第二螺母和第三螺母夹紧两个外环连接耳,最后拧紧第二连接杆上的第四螺母,实现第一中层外梁的固定。

7.根据权利要求5所述的立体车库的搭建方法,其特征在于,所述步骤(2.3)中,在安装第二中层外梁时,先在第一连接杆上套上一个第二螺母和一个套管,然后将带有两个外环连接耳的第二中层外梁及插入两个外环连接耳之间的一个纵梁同时套在第一连接杆和第二连接杆上,然后拧紧套在第一连接杆上的第三螺纹段上的第三螺母,直至第三螺母与第一连接杆上的第二螺纹段夹紧套管,然后拧紧套在第二螺纹段上的第二螺母,第二螺母和第三螺母夹紧两个外环连接耳,最后拧紧第二连接杆上的第四螺母,实现第二中层外梁的固定。

8.根据权利要求1至7任一所述的立体车库的搭建方法,其特征在于,所述步骤(3)中形成的所述顶层存车库是由顶层外支持架、设置于顶层外支持架内部的顶层内支持架以及呈辐射状分布且与顶层外支持架和顶层内支持架连接的多个连接组件搭建而成,顶层存车库并搭建在所述中层存车库上。
