专利号: 2016104508958
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

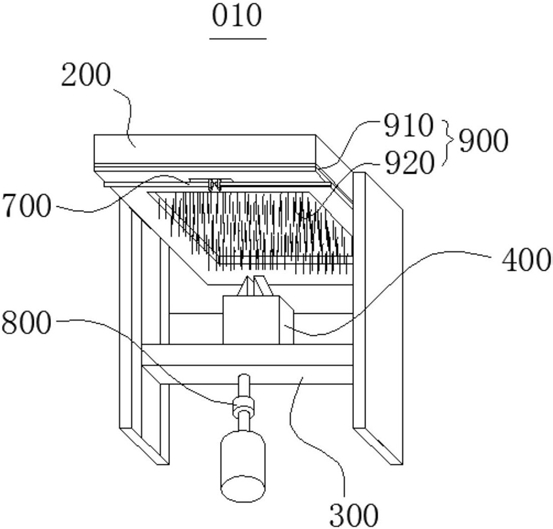

1.一种毛绒固结强度测试装置,其特征在于,所述测试装置包括底布夹持装置、毛绒夹持装置以及第一驱动装置;

所述毛绒夹持装置位于所述底布夹持装置的下方;

所述底布夹持装置具有第一夹持结构和第二夹持结构,所述第一夹持结构和所述第二夹持结构之间具有夹持空间;

所述毛绒夹持装置具有第三夹持结构,所述第三夹持结构位于所述夹持空间的正下方;

所述第一驱动装置与所述毛绒夹持装置传动连接,且所述第一驱动装置能够驱动所述毛绒夹持装置相对所述底布夹持装置上升或下降,使所述第三夹持结构进入或脱离所述夹持空间;

所述测试装置还包括测力装置;所述测力装置用于测量所述第一驱动装置带动所述毛绒夹持装置下降时,所述第一驱动装置施加在所述毛绒夹持装置上的力。

2.根据权利要求1所述的毛绒固结强度测试装置,其特征在于,所述测试装置还包括分隔机构,所述分隔机构包括第一连接销、第二连接销、第一分隔片和第二分隔片;

所述第一连接销垂直连接在所述底布夹持装置的下端且所述第一连接销能够沿其轴线转动;所述第一连接销上设有贯穿其侧面的第一滑槽,所述第一分隔片滑动配合在所述第一滑槽中;

所述第二连接销垂直连接在所述底布夹持装置的下端且所述第二连接销能够沿其轴线转动;所述第二连接销与所述第一连接销相间隔设置;所述第二连接销上设有贯穿其侧面的第二滑槽,所述第二分隔片滑动配合在所述第二滑槽中。

3.根据权利要求2所述的毛绒固结强度测试装置,其特征在于,所述第一连接销和所述第二连接销均包括固定销段和活动销段;所述固定销段固定连接所述底布夹持装置,所述活动销段与所述固定销段之间通过球面副连接,使所述活动销段能够绕其轴线旋转和沿径向弯折。

4.根据权利要求2或3所述的毛绒固结强度测试装置,其特征在于,所述第一夹持结构包括第一垫块和第一压块;

所述第二夹持结构包括第二垫块和第二压块;

所述第一垫块和所述第二垫块连接成一体,形成板状的承垫块;

所述第一压块和所述第二压块相对设置在所述承垫块的下方;

所述底布夹持装置还包括第二驱动装置;

所述第一压块和所述第二压块均与所述第二驱动装置传动连接,且所述第二驱动装置能够同步驱动所述第一压块和所述第二压块贴合或远离所述承垫块。

5.根据权利要4所述的毛绒固结强度测试装置,其特征在于,所述承垫块的下方还设有第三压块和第四压块;

所述第一压块、所述第三压块、所述第二压块、所述第四压块均为条形结构,且四者依次首尾连接形成中间具有所述夹持空间的矩形框压板;

所述第一连接销和所述第二连接销均连接在所述矩形框压板的下端面上;

所述矩形框压板的下端面上还设有导槽,所述第一连接销的固定销段和所述第二连接销的固定销段分别滑动连接在所述导槽中。

6.根据权利要求5所述的毛绒固结强度测试装置,其特征在于,所述承垫块设有至少一对导孔,所述矩形框压板连接有导柱,所述导柱滑动配合在所述导孔中;

所述第二驱动装置为直线液压缸;

所述直线液压缸的缸筒与所述承垫块直接或间接连接在一起,所述直线液压缸的活塞杆固定连接所述矩形框压板,且所述直线液压缸的活塞杆的轴线方向与所述导孔的轴线方向平行。

7.根据权利要求1所述的毛绒固结强度测试装置,其特征在于,所述第三夹持结构包括相对设置的第一夹片和第二夹片;

所述第二夹片上传动连接有第三驱动装置;

所述第三驱动装置能够驱动所述第二夹片贴合或远离所述第一夹片。

8.根据权利要求1所述的毛绒固结强度测试装置,其特征在于,所述第一驱动装置包括:滑轨,所述滑轨沿竖直方向设置;

升降台,所述升降台与所述滑轨滑动配合;所述毛绒夹持装置与所述升降台固定连接;

第一驱动器,所述第一驱动器能够驱动所述升降台沿所述滑轨上升或下降;

所述测力装置与所述第一驱动器相连接,用于测量所述第一驱动器驱动所述升降台下降时,所述第一驱动器施加给所述升降台的力。

9.根据权利要求4所述的毛绒固结强度测试装置,其特征在于,所述测试装置还包括箱体,所述箱体为密封结构;

所述箱体上设有可打开和关闭的箱门;

所述底布夹持装置、所述毛绒夹持装置以及所述第一驱动装置均设置在所述箱体中;

所述承垫块固定连接于所述箱体内侧的顶面。

10.一种毛绒固结强度的测试方法,其特征在于,所述测试方法基于权利要求3至6任一项所述的毛绒固结强度测试装置;

所述测试方法包括以下步骤:

底布夹持步骤:使待测毛绒织物的毛绒面朝下,将待测毛绒织物的一组对边分别夹持在所述第一夹持结构和所述第二夹持结构上;

毛绒分隔步骤:在底布夹持步骤之后,待测毛绒织物的底布被夹持固定,待测毛绒织物的毛绒因自重自然下垂;

转动调整所述第一连接销使配合在所述第一滑槽中的第一分隔片从所述夹持空间的外侧指向待测毛绒织物的毛绒,然后将所述第一分隔片沿着所述第一滑槽推入直到所述第一分隔片从待测毛绒织物的毛绒根部贯穿所述待测毛绒织物的毛绒;

转动调整所述第二连接销使配合在所述第二滑槽中的第二分隔片从所述夹持空间的外侧指向待测毛绒织物的毛绒,然后将所述第二分隔片沿着所述第二滑槽推入直到所述第二分隔片从待测毛绒织物的毛绒根部贯穿所述待测毛绒织物的毛绒;

将所述第一连接销和所述第二连接销的活动销段均向远离彼此的一侧折弯,使连接在其上的所述第一分隔片和所述第二分隔片压在两侧的毛绒上,使所述第一分隔片和所述第二分隔片之间的毛绒独立下垂;

毛绒夹持步骤:使用所述第一驱动装置驱动所述毛绒夹持装置上升,使所述第三夹持结构进入所述夹持空间,然后使用所述第三夹持结构夹持待测毛绒织物的部分毛绒;

毛绒拉扯步骤:使用所述第一驱动装置驱动所述毛绒夹持装置下降,使所述第三夹持结构脱离所述夹持空间,并向下拉扯待测毛绒织物的毛绒,直到被拉扯的毛绒脱离待测毛绒织物的底布;

检测步骤:在所述毛绒拉扯步骤中,所述测力装置测量所述第一驱动装置带动所述毛绒夹持装置下降时,所述第一驱动装置施加在所述毛绒夹持装置上的力。
