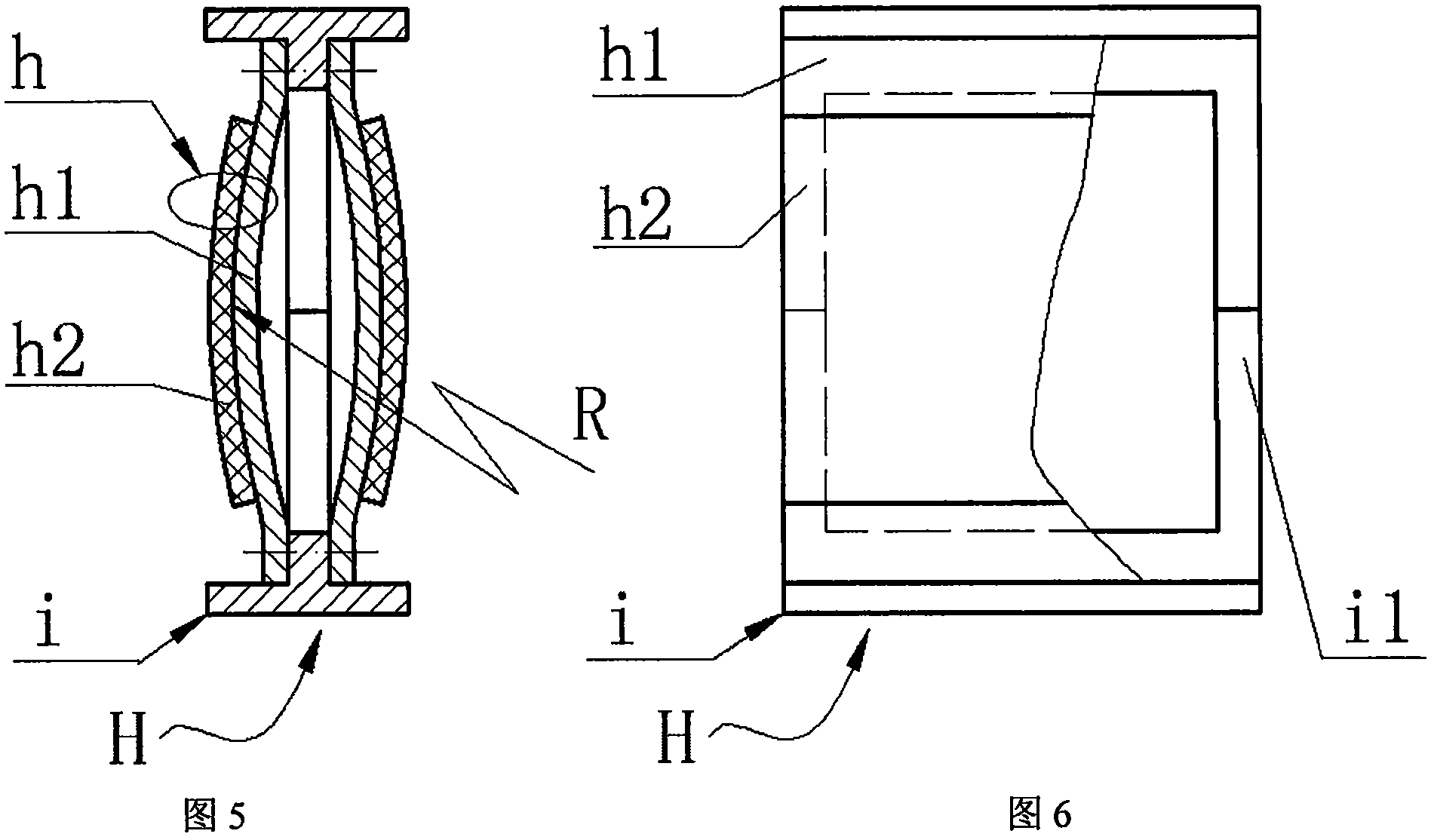

1.一种自供电管道流速监测仪，其特征在于：管道内经筋板固定有内筒，设有导向孔和导线孔的隔板将内筒分隔成左右腔，左腔内部安装有带发射单元的电路板、端部安装有左端盖；阶梯轴的左半轴经左端盖中心孔从左腔伸出，左半轴端部安装有激励器；左半轴上套有平衡弹簧和限位弹簧，平衡弹簧左右两端分别顶靠在激励器和左端盖上，限位弹簧左右两端分别顶靠在左端盖和阶梯轴的右半轴侧面；右半轴经隔板导向孔伸入右腔，右腔内部安装有可滑动的换能器、端部安装有右端盖，右端盖侧面及右半轴端部均镶嵌有缓冲垫；带圆弧凸起的金属基板及金属基板凸面上所粘接的压电晶片构成压电振子，两个压电振子及其金属基板两端所安装的两个∏型框架构成换能器，同一换能器中两个压电振子的金属基板靠近安装；右腔内最左侧和最右侧的压电振子分别与右半轴和右端盖上的缓冲垫相连，两相邻换能器上的相邻压电振子经隔离垫相连；利用PZT4和铍青铜基板构成压电振子，自然状态下金属基板和压电晶片结合面处的曲率半径为其中α＝hm/hp为厚度比，hm和hp分别为金属基板和压电晶片的厚度；非工作时换能器中两个∏型框架上的限位框端部相互接触；各压电振子之间经导线相互并联后再与电路板连接；

额定流速时压电振子的静变形量为其最大可变形量的一半；管道内流体的流速由单位时间内压电振子的生成电压波形数量表征。
