专利号: 2016104608551
申请人: 尹胜文
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-08-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

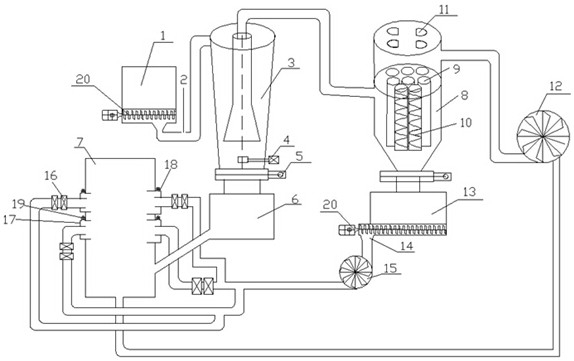

1.一种全风运锅炉节能环保系统,包括与料仓(1)管道连接的旋风分离器(3)及依次连通的布袋除尘器(8),其特征在于:所述旋风分离器(3)内设有负压执行器(4),旋风分离器(3)下方连接锅炉上料仓(6),锅炉上料仓(6)与锅炉(7)底部管道连接;所述布袋除尘器(8)一侧通过管道与旋风分离器(3)上部连接,另一侧通过管道与一引风机(12)相连,布袋除尘器(8)下方连接一粉尘回收仓(13),粉尘回收仓(13)通过一鼓风机(15)将粉尘通过管道送入锅炉(7)内部。

2.根据权利要求1所述的全风运锅炉节能环保系统,其特征在于:所述引风机(12)通过管道与锅炉(7)底部连接。

3.根据权利要求1或2所述的全风运锅炉节能环保系统,其特征在于:所述鼓风机(15)将粉尘通过四路管道分别送入锅炉(7)内部,所述四路管道分别连接于锅炉(7)两侧的中上部。

4.根据权利要求3所述的全风运锅炉节能环保系统,其特征在于:所述连接于锅炉(7)中上部的四路管道上均设有安全阀(16)。

5.根据权利要求4所述的全风运锅炉节能环保系统,其特征在于:所述连接于锅炉(7)中上部的四路管道与锅炉(7)接口处各设一进风管道(17),所述进风管道(17)一部分伸入锅炉(7)内部,另一部分在锅炉(7)外部,在锅炉(7)外部的进风管道(17)分别将四路管道包围,锅炉(7)外部的进风管道(17)挨近锅炉(7)处设一风口(18),风口(18)上设一风机(19)。

6.根据权利要求5所述的全风运锅炉节能环保系统,其特征在于:所述粉尘回收仓(13)与鼓风机(15)连接的管道上设一吸料口(14)。

7.根据权利要求6所述的全风运锅炉节能环保系统,其特征在于:所述布袋除尘器(8)设有脉冲阀,布袋除尘器(8)上方设有若干个观察窗口(11),布袋除尘器(8)的除尘布袋(9)内设有弹簧除尘骨架(10)。

8.根据权利要求7所述的全风运锅炉节能环保系统,其特征在于:所述料仓(1)与旋风分离器(3)连接的管道上设有进风口(2)。

9.根据权利要求8所述的全风运锅炉节能环保系统,其特征在于:所述旋风分离器(3)、布袋除尘器(8)的出口处各设一闭风器(5)。

10.根据权利要求9所述的全风运锅炉节能环保系统,其特征在于:所述料仓(1)、粉尘回收仓(13)的出口处各设一螺旋(20)。
