专利号: 2016104619908
申请人: 淮北市相山区宏基专利转化中心
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

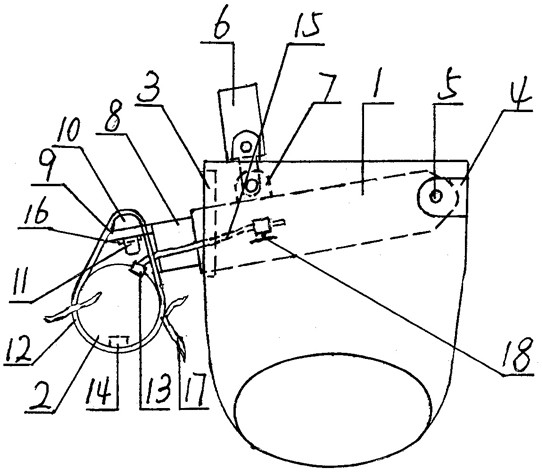

1.一种水气法船舶的防翻船装置,以此减少翻船事件的发生;其特征在于:该装置由伸缩臂(1)、水气袋(2)相连组成;在船舶两侧的船舷上开设有若干个洞口(3),两侧的若干个洞口(3)的位置相互错开,洞口(3)为长方形,洞口(3)位于船舶的遮蔽甲板的下面;在洞口(3)的一侧分别连接有底座(4),底座(4)采用汽车吊所配套的起重臂的底座,底座(4)和船舷的内侧焊接相连成一体;在底座(4)上安装伸缩臂(1);伸缩臂(1)的末端通过轴销(5)安装在底座(4)的销孔内;安装好的伸缩臂(1)的前端通过船舷的洞口(3)处,并伸出船舷外一截;

在洞口(3)处的遮蔽甲板上开设圆孔,在圆孔内安装油缸(6),油缸(6)采用耳轴式双向油缸,在所述油缸(6)的耳轴上带有耳板;油缸(6)两端的耳板和遮蔽甲板焊接相连成一体;

在所述油缸(6)的顶杆端的销轴上配套有连接座(7),连接座(7)为一块带有轴销孔的U形板体,连接座(7)和伸缩臂(1)的上面焊接相连成一体;油缸(6)的油路连接在伸缩臂(1)的液压控制系统上,操纵伸缩臂(1)的液压控制系统能够将伸缩臂(1)的一端以轴销(5)为圆心而上、下垂直摆动,伸缩臂(1)上、下摆动的范围小于洞口(3)的高度,以此调整伸缩臂(1)与船舶甲板的倾斜角度;

伸缩臂(1)采用汽车吊的起重臂总成,伸缩臂(1)采用液压提供动力,在伸缩臂(1)内设有若干个节臂(8),操纵伸缩臂(1)的液压控制系统能够使伸缩臂(1)的节臂(8)伸缩,末端节臂(8)的长度小于和它相连的节臂长度,末端节臂(8)能够缩进到和它相连的节臂内一截;空的水气袋(2)经折叠后能够塞进上述节臂(8)腾出的空间内;

在每个末端节臂(8)的前端连接有三角形的板体(9),板体(9)和节臂(8)的上面在同一平面上;在板体(9)上设置有销孔,销孔为方孔;在板体(9)上安装横梁(10),横梁(10)用一段杠杆做成,横梁(10)的长度等于水气袋(2)的长度;在横梁(10)的两端制作有向上的折弯,折弯能够阻止袋箍(12)的脱落;在横梁(10)的中部连接有方形的销子(11),销子(11)和横梁(10)垂直相连成一体;和销子(11)相连后的横梁(10)呈T字形;横梁(10)的销子(11)插入销孔后横梁(10)和节臂(8)垂直相连成一体;在横梁(10)的销子(11)上设有二级插销(16)的销孔,二级插销(16)能够插入到销子(11)的销孔内,以此使横梁(10)固定在板体(9)上而不能上下活动;横梁(10)、二级插销(16)不用时放置在船的甲板上,以备不时之需;

在每个横梁(10)上分别连接有水气袋(2),水气袋(2)采用软体材料做成;水气袋(2)是盛放水液的筒体式封闭容器,注入水或气后水气袋(2)的横截面呈圆桶形;在水气袋(2)上设置有若干个袋箍(12),袋箍(12)用软体材料做成,袋箍(12)做成圆环形,袋箍(12)套装在水气袋(2)上,以此承载水气袋(2)的重量;袋箍(12)的三分之二和水气袋(2)相连成一体;

水气袋(2)的袋箍(12)通过袋箍(12)与水气袋(2)之间的空隙悬挂在横梁(10)上;在水气袋(2)上分别设置有注入水或气用的公用接口(13)和放水阀(14),公用接口(13)能够和公用管道(15)快速相连成一体;公用管道(15)采用耐压输气软管做成,在公用管道(15)上设置有放气阀(18),放气阀(18)供放气使用;公用管道(15)和船上的水泵或气泵固定相连成一体;关闭放气阀(18)后水泵或气泵能够把船外的水液或空气通过公用管道(15)注入到水气袋(2)内;放水阀(14)设置在水气袋(2)的低洼处,打开放水阀(14)能够放尽水气袋(2)内注入的水液;在水气袋(2)的两端设置有若干个系带(17),系带(17)用软体材料做成,系带(17)和水气袋(2)相连成一体;系带(17)供相邻的水气袋(2)之间连接使用,以此提高水气袋(2)的整体性能。
