专利号: 2016104623956
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

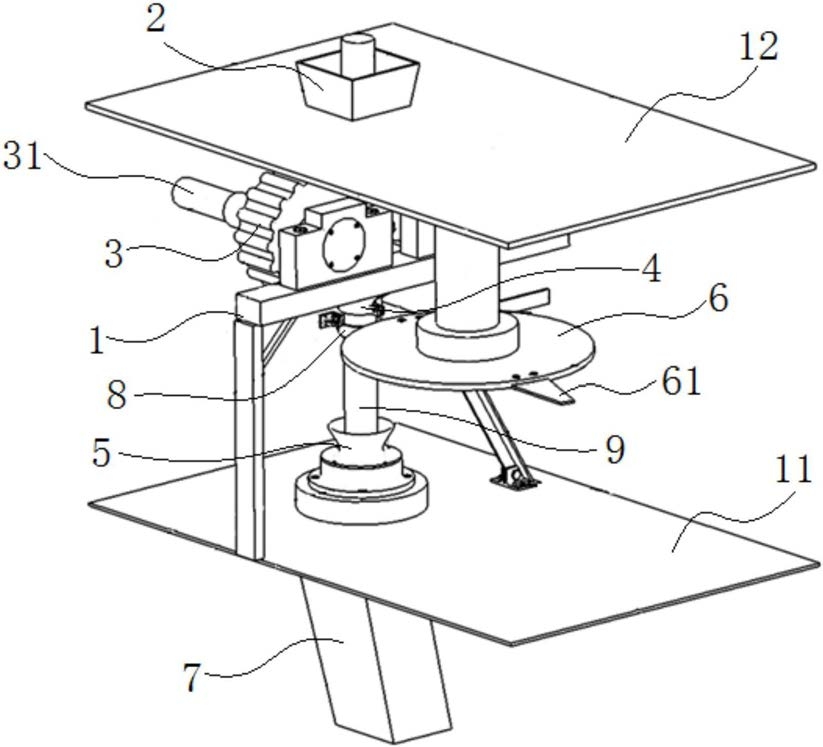

1.一种甘蔗种植机的实时切割甘蔗机构,其特征在于,包括:

机架;

喂入口,其设置于所述机架的上端;

两个输送辊,两个该输送辊相对地架设于所述机架上,且两个该输送辊位于所述喂入口的下方,两个该输送辊由一输送驱动机构驱动进行转动,以把甘蔗向下输送;

上导向套筒,其架设于所述机架上,且该上导向套筒位于两个所述输送辊的下方;

下导向套筒,其架设于所述机架上,且该下导向套筒位于所述上导向套筒的下方;

切割刀盘,其架设于所述机架上,且该切割刀盘位于所述上导向套筒与所述下导向套筒之间,该切割刀盘的外圆周上设置有刀片,该切割刀盘由一切割驱动机构驱动进行转动,以通过所述刀片对甘蔗进行切断;

导种槽,其架设于所述机架上,且该导种槽的上端与所述下导向套筒的下端对应;

第一喷洒头,其设置于所述下导向套筒内,该第一喷洒头的孔口朝向斜上方;以及第二喷洒头,其设置于所述导种槽内,该第二喷洒头的孔口朝向斜下方。

2.根据权利要求1所述的甘蔗种植机的实时切割甘蔗机构,其特征在于,所述上导向套筒的上端设置有喇叭口,所述下导向套筒的上端设置有喇叭口。

3.根据权利要求1所述的甘蔗种植机的实时切割甘蔗机构,其特征在于,所述上导向套筒由两个半导向套筒通过螺栓连接而成,以能够调节上导向套筒的直径的大小。

4.根据权利要求1所述的甘蔗种植机的实时切割甘蔗机构,其特征在于,所述机架上于所述上导向套筒和所述下导向套筒之间设置有一半圆挡板,该半圆挡板支撑于甘蔗的与所述切割刀盘的所述刀片的进刀方向相反的一侧。

5.根据权利要求1所述的甘蔗种植机的实时切割甘蔗机构,其特征在于,所述下导向套筒内沿同一圆周均匀地设置有若干个所述第一喷洒头。

6.根据权利要求1所述的甘蔗种植机的实时切割甘蔗机构,其特征在于,所述导种槽内相对地设置有两排所述第二喷洒头,且两排所述第二喷洒头上下错开分布。

7.根据权利要求6所述的甘蔗种植机的实时切割甘蔗机构,其特征在于,所述导种槽内于每排所述第二喷洒头的上方设置有橡胶护板。

8.根据权利要求1所述的甘蔗种植机的实时切割甘蔗机构,其特征在于,所述下导向套筒内于所述第一喷洒头的上方设置有传感器,且所述导种槽内于所述第二喷洒头的上方也设置有传感器。

9.根据权利要求1所述的甘蔗种植机的实时切割甘蔗机构,其特征在于,所述输送辊的齿面套设有橡胶套。
