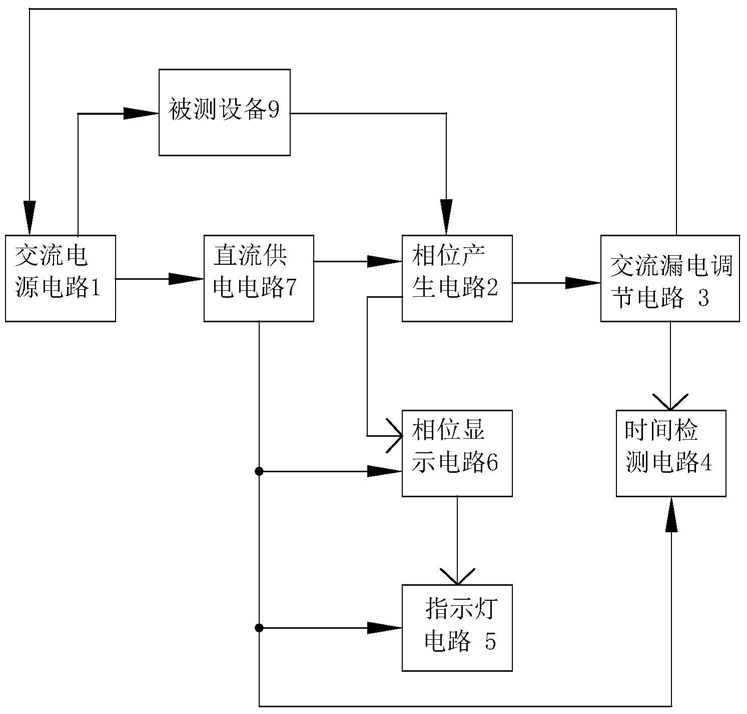

1.一种用于测试漏电断路器的测试设备，包括交流电源电路、直流供电电路、相位产生电路、交流漏电调节电路、相位显示电路、指示灯电路和时间检测电路；其特征在于：交流电源电路具有用于构成负载回路的第一火线端和用于构成模拟漏电回路的第二火线端，第一火线端和第二火线端用于与被测设备的火线输入端相连，所述负载回路的零线端用于与被测设备的零线端相连；所述被测设备是A型漏电断路器；相位产生电路用于与被测设备的火线输出端L2相连；相位产生电路包括控制按钮电路、电流滞后电压0º的第一半波整流电路、电流滞后电压90º的第二半波整流电路、电流滞后电压135º的第三半波整流电路、6mA直流生成电路以及可控硅电流控制电路，可控硅电流控制电路根据所述第一半波整流电路、第二半波整流电路和第三半波整流电路输出的控制信号在所述模拟漏电回路中分别生成电流滞后电压0º的半波整流电流、电流滞后电压90º的半波整流电流、电流滞后电压135º的半波整流电流和含有6mA直流的电流滞后电压0º的半波整流电流；控制按钮电路用于控制相位产生电路在所述模拟漏电回路中分别生成电流滞后电压0º的半波整流电流、电流滞后电压90º的半波整流电流、电流滞后电压135º的半波整流电流和含有6mA直流的电流滞后电压

0º的半波整流电流；

所述电流滞后电压135º的第三半波整流电路包括：正弦波整形电路、充电电路、与门、电阻R9、电阻R10、运算放大器IC1B、电阻R11、电位器WR1、三极管BG3、电阻R12、R13、按钮开关SB1、电阻R58、三极管BG18、光耦芯片IC4、电阻R59、双向可控硅BG19、电阻R60和电阻R61；

充电电路由电阻R8和电容C5构成，电阻R8和电容C5依次与运算放大器IC1A的输出端相连；

与门由二极管D6和D7构成，二极管D6的负极接电阻R8，二极管D6的正极接运算放大器IC1B的正极；二极管D7的负极接运算放大器IC1A的输出端，电阻R9和电阻R10各自的输入端接二极管D7的正极，电阻R9和电阻R10用于设定相对于电流滞后电压135º的整定电压；

电阻R11的输入端接电阻R9的输出端，电阻R11的输出端接运算放大器IC1B的反向输入端；电位器WR1的一端接运算放大器IC1B的反向输入端；电阻R11和电位器WR1用来调节运算放大器IC1B的反向输入端的相对于电流滞后电压135º的比较电压；

三极管BG3的基极通过电阻R12接运算放大器IC1B的输出端，三极管BG3的发射极接电阻R13的输入端和按钮开关SB1，三极管BG3的集电极接电阻R11的输入端，三极管BG3与电阻R13构成射极跟随器；电位器WR1的调节端和电阻R10的输出端均与电阻R13的输出端相连；

电阻R12用作三极管BG3基极的限流电阻；

运算放大器IC1B的输出端用于输出电流滞后电压135º的控制信号；电阻R13上的电流滞后电压135º的控制信号通过按钮开关SB1、电阻R58送给三极管BG18，三极管BG18驱动光耦芯片IC4，电阻R59是对光耦芯片IC4进行限流的限流电阻，保证光耦芯片IC4有效工作；光耦芯片IC4用以隔离交流220V与相位产生电路直流部分，控制双向可控硅BG19的导通和关断，电阻R60和电阻R61用于控制双向可控硅BG19的G极输入电流，使输入信号足够触发双向可控硅BG19导通；双向可控硅BG19的A、K二极串联在负载与交流电源之间，流过负载的电流就是滞后于电压135º的半波整流电流；

控制双向可控硅BG19即可控制线路中通过规定的剩余脉动电流，调节电位器WR3、WR4和WR5控制漏电流大小；当按钮开关SB10闭合时，按钮开关SB10的两个中间触点用于相位产生电路输出波形的检测；所述可控硅电流控制电路包括：根据所述第一半波整流电路、第二半波整流电路和第三半波整流电路输出的控制信号而导通的三极管BG18、由三极管BG18驱动的光耦芯片IC4，由光耦芯片IC4控制通断的双向可控硅BG19，双向可控硅BG19的A、K极串联在所述模拟漏电回路中；

所述时间检测电路包括：单片机IC6、与单片机IC6的漏电检测端相连的用于检测所述模拟漏电回路是否导通的漏电信号检测电路、以及与单片机IC6的时间信息输出端相连的用于显示时间的数码管；单片机IC6根据漏电信号检测电路输出的漏电信号测量从所述模拟漏电回路导通至A型漏电断路器脱扣所需的时间并通过所述数码管显示该时间；

相位显示电路6由数码管LED1-LED4、二极管D11-二极管D36、三极管BG7-三极管BG 16组成的逻辑电路以及按钮开关SB2-按钮开关SB5组成；

当按下按钮开关SB4时，电流信号触发三极管BG20导通，三极管BG20输出信号触发三极管BG7、三极管BGBG8导通，数码管LED1显示“A”，数码管LED2显示“C”；按下按钮开关SB3时，数码管LED1、数码管LED4显示“A0”； 按下按钮开关SB2，数码管LED1、数码管LED3、数码管LED4显示“A90”； 按下按钮开关SB5，数码管LED1、数码管LED2、数码管LED3、数码管LED4显示“A0-6”。
