1.锂离子电池负极材料钛酸锌的熔盐制备方法，其特征在于：所述钛酸锌为面心立方相Zn2Ti3O8，制备步骤为：将纳米管钛酸、乙酰丙酮锌和熔盐混合后进行球磨，烘干，研磨后在保护气氛下于500-650℃煅烧0.5-8 h，产物经过洗涤去除熔盐、干燥，即得产品；其中，乙酰丙酮锌、纳米管钛酸按锌︰钛的摩尔比为1︰0.9-1.5；所述熔盐为LiCl、KCl以及NaCl中的一种或者两种以上的混合物，熔盐的总添加量为纳米管钛酸和乙酰丙酮锌的质量之和。

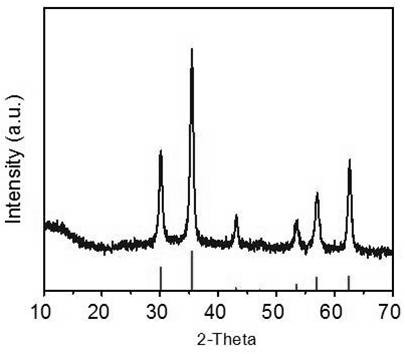

2.如权利要求1所述的熔盐制备方法，其特征在于：将纳米管钛酸、乙酰丙酮锌和熔盐混合后进行球磨，烘干，研磨后在氩气下于600℃煅烧2h，产物经过洗涤去除熔盐、干燥，即得产品；其中，乙酰丙酮锌、纳米管钛酸按锌︰钛的摩尔比为1︰1.1；所述熔盐为LiCl和KCl的混合物，二者的摩尔比为0.59︰0.41，熔盐的总添加量为纳米管钛酸和乙酰丙酮锌的质量之和。

3.如权利要求1或2所述的熔盐制备方法，其特征在于：所述的球磨在200-400 r/min下进行，球磨时间为0.5-6 h。
