专利号: 2016104710460
申请人: 叶丽琴
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

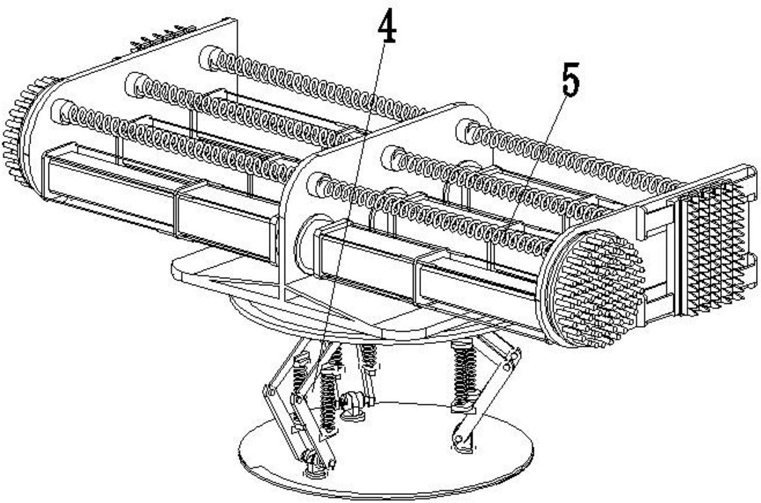

1.一种房屋住宅给水排水沟渠沟壁清理自动化设备用清理机,其特征在于:包括delta并联机构和刮扫装置;所述的delta并联机构位于刮扫装置正下方,且delta并联机构上端与刮扫装置相连接;其中:

所述的delta并联机构包括定平台、动平台、电机座、并联电机、第一转轴、第一连杆、转动销、第二连杆、第二转轴、旋转基座和限位弹簧;所述的定平台和动平台均呈圆形状结构,动平台位于定平台正上方,电机座和旋转基座的数量均为三,电机座以定平台的圆心为中心呈正三角形状固定在定平台上端面上,旋转基座以动平台的圆心为中心呈正三角形状布置在动平台下端面上,且电机座安装位置和旋转基座安装位置分别一一对应,并联电机通过电机座进行固定安装,且并联电机采用可调速双轴输出电机,第一转轴一端与并联电机主轴相连接,第一转轴另一端与第一连杆上端相连接,第一连杆下端与第二连杆上端之间采用转动销进行连接,第二连杆下端与第二转轴一端相连接,第二转轴另一端安装在旋转基座上,旋转基座下端设置有旋转轴承,且旋转轴承与动平台上端面相固定,旋转基座上端设置有与第二转轴相配合的双头套筒,第一连杆内侧中部和第二连杆内侧中部均分别设置有第一安装座和第二安装座,限位弹簧位于第一安装座和第二安装座之间,且限位弹簧上端与第一安装座相连接,限位弹簧下端与第二安装座相连接;

所述的刮扫装置包括刮扫转台、刮扫支座、刮扫液压缸、移动刮板、刮扫导向筒、刮扫伸缩杆、刮扫锁柱、拉伸弹簧、刮划装置和旋扫装置;所述的刮扫支座位于刮扫转台正上方,且刮扫支座与刮扫转台固连,刮扫支座呈倒立的T型结构,刮扫支座中部位置处设置有加强筋,刮扫液压缸分别位于刮扫支座左右两侧,且刮扫液压缸沿刮扫支座的纵向中心轴线呈直线等间距布置,刮扫液压缸后端与刮扫支座相连接,刮扫液压缸前端安装有移动刮板,刮扫液压缸采用二级伸缩液压缸,刮扫导向筒中部固定在刮扫液压缸上,刮扫伸缩杆一端固定在刮扫液压缸后端,刮扫伸缩杆另一端固定在移动刮板后端面上,拉伸弹簧位于刮扫支座与移动刮板之间,且拉伸弹簧一端通过刮扫锁柱与刮扫支座相连接,拉伸弹簧另一端与移动刮板后端面之间通过刮扫锁柱相连接,刮划装置位于移动刮板外侧前端位置处,旋扫装置位于刮划装置正后方;

所述的刮划装置包括刮划滑轨、刮划滑块和刮划刀爪;所述的刮划滑轨数量为二,且刮划滑轨沿移动刮板的纵向中心轴线分别对称布置在移动刮板外侧上下两端,刮划滑轨前后两端分别设置有刮划挡块,刮划滑块的横截断面呈工字型结构,刮划滑块安装在刮划滑轨上,刮划刀爪数量不少于五,刮划刀爪沿刮划滑块的纵向方向均匀布置,刮划刀爪底端固定在刮划滑块上,且刮划刀爪后端设置有刮划刀座,刮划刀座呈梯形结构,刮划刀爪前端设置有刮刀,刮刀呈锯齿状结构,且刮刀材质为不锈钢材料。

2.根据权利要求1所述的一种房屋住宅给水排水沟渠沟壁清理自动化设备用清理机,其特征在于:所述的旋扫装置包括旋扫转盘和旋扫刷;所述的旋扫转盘后端固定在移动刮板外侧端面上,旋扫转盘前端安装有旋扫刷,旋扫刷后端设置有旋扫刷座,旋扫刷前端设置有刷头,且刷头沿旋扫刷座等间距均匀布置,刷头顶端处设置有尖头,刷头材质为不锈钢材料。
