1.一种镍锰酸锂正极材料的表面包覆改性方法，其包括如下步骤：

(1)按照如下质量百分比配比混合物：锂盐0.1％～5％，钛酸烷基酯3％～7％，镍锰酸锂90％～95％；先将锂盐与钛酸正丁酯溶于无水乙醇溶液中，然后加入镍锰酸锂，搅拌下升温，一定温度下进行反应，然后挥发溶剂，直至蒸干，得到锂盐-二氧化钛包覆的镍锰酸锂；

(2)按照质量比0.1:99.9～7:93，将磷酸二氢铵与步骤(1)制备的锂盐-二氧化钛包覆的镍锰酸锂混合分散于去离子水中，质量百分比为10％～20％，搅拌升温，一定温度下进行反应，然后再烘干溶液，得到锂盐-二氧化钛-磷酸二氢铵复合包覆镍锰酸锂；

(3)将步骤(2)得到的锂盐-二氧化钛-磷酸二氢铵复合包覆镍锰酸锂放入氧化铝坩埚中，在空气氛下加热至650～750℃进行第一次热处理，保温3～8小时，随后降温到400～600℃进行第二次热处理，保温3～8小时，降温至室温后，得到正极材料产物。

2.根据权利要求1所述的改性方法，其特征在于，所述锂盐选自醋酸锂、碳酸锂和氢氧化锂中的一种。

3.根据权利要求1所述的改性方法，其特征在于，所述的钛酸烷基酯为钛酸丁酯。

4.根据权利要求1所述的改性方法，其特征在于，所述步骤(1)中的镍锰酸锂的制备方法为：分别称取醋酸镍和醋酸锰，加入去离子水溶解后，滴入LiOH溶液，调节pH值为11-12,将共沉淀溶液在80℃下加热浓缩至粘稠状，干燥、研磨后，置于马弗炉在500℃预烧6小时，然后在650℃-900℃范围进行先升温保温后降温保温的反应，最后冷却得到镍酸锰锂。

5.根据权利要求1所述的改性方法，其特征在于，步骤(3)中第一次热处理温度范围为

650～700℃。

6.根据权利要求1所述的改性方法，其特征在于，步骤(3)中第二次热处理温度范围为

400～500℃。

7.根据权利要求1所述的改性方法，其特征在于，步骤(3)中进行第一次热处理时的升温速率为2～10℃/min。

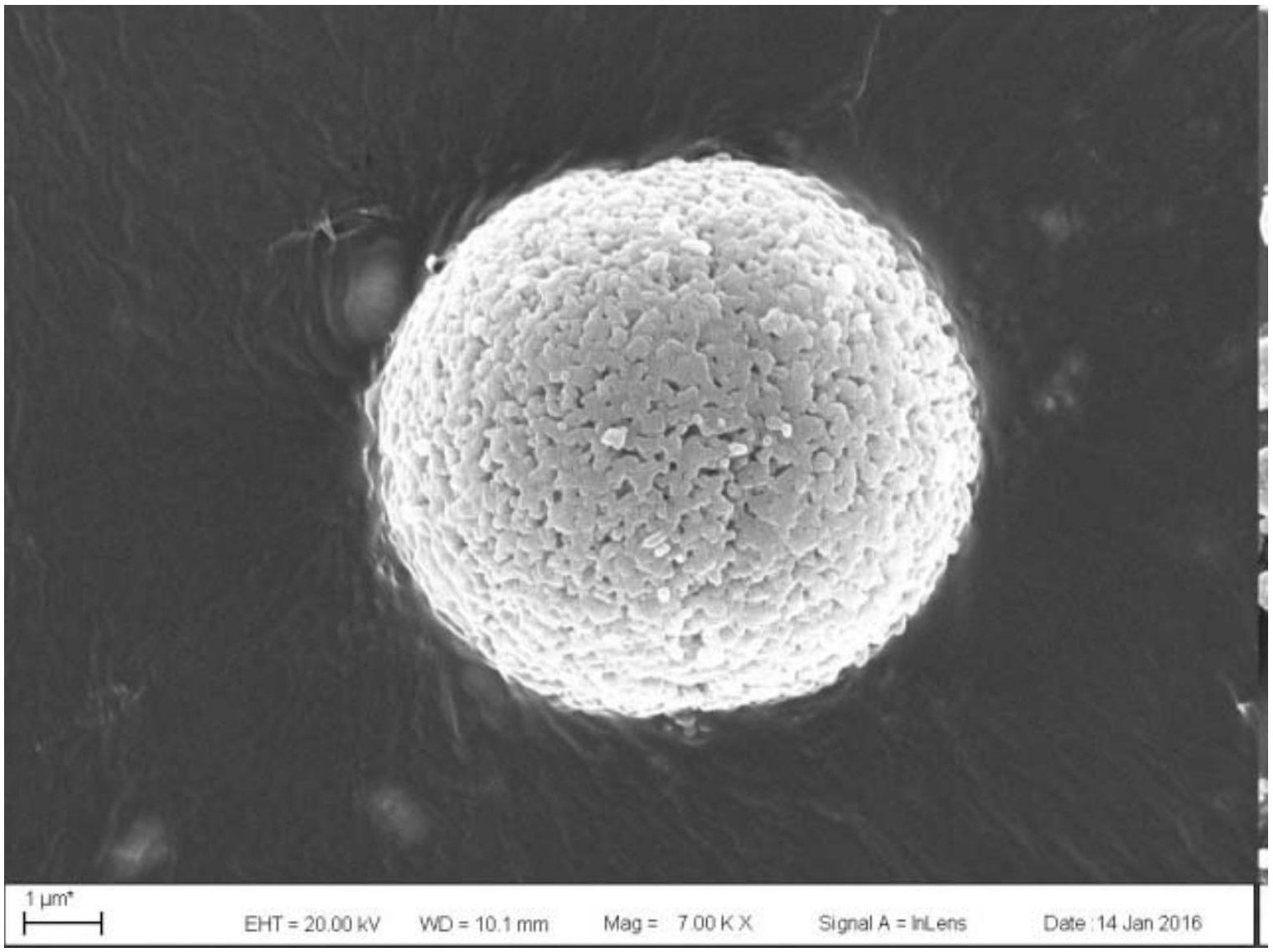

8.一种镍锰酸锂正极材料，其特征在于，其由如下步骤制备得到：

(1)按照如下质量百分比配比混合物：锂盐0.1％～5％，钛酸烷基酯3％～7％，镍锰酸锂90％～95％；先将锂盐与钛酸正丁酯溶于无水乙醇溶液中，然后加入镍锰酸锂，搅拌下升温，一定温度下进行反应，然后挥发溶剂，直至蒸干，得到锂盐-二氧化钛包覆的镍锰酸锂；

(2)按照质量比0.1:99.9～7:93，将磷酸二氢铵与步骤(1)制备的锂盐-二氧化钛包覆的镍锰酸锂混合分散于去离子水中，质量百分比为10％～20％，搅拌升温，一定温度下进行反应，然后再烘干溶液，得到锂盐-二氧化钛-磷酸二氢铵复合包覆镍锰酸锂；

(3)将步骤(2)得到的锂盐-二氧化钛-磷酸二氢铵复合包覆镍锰酸锂放入氧化铝坩埚中，在空气氛下加热至650～750℃进行第一次热处理，保温3～8小时，随后降温到400～600℃进行第二次热处理，保温3～8小时，降温至室温后，得到正极材料产物。

9.根据权利要求8所述的一种镍锰酸锂正极材料，其特征在于，所述锂盐选自醋酸锂、碳酸锂和氢氧化锂中的一种。

10.一种电化学电池，包括：

(1)阳极，

(2)电解液；

(3)阴极；其中阴极是一种由权利要求1所述方法制备的锂离子电池正极材料制成；

(4)隔膜。
