1.一种碳纳米管膜的制备方法，其特征在于，包括如下步骤：(1)使用具有氧化性的无机酸将碳纳米管氧化为带有亲水性官能团的功能化的碳纳米管；

(2)将功能化的碳纳米管分散于水中，并调节pH至3.5～7获得碳纳米管浸泡液；

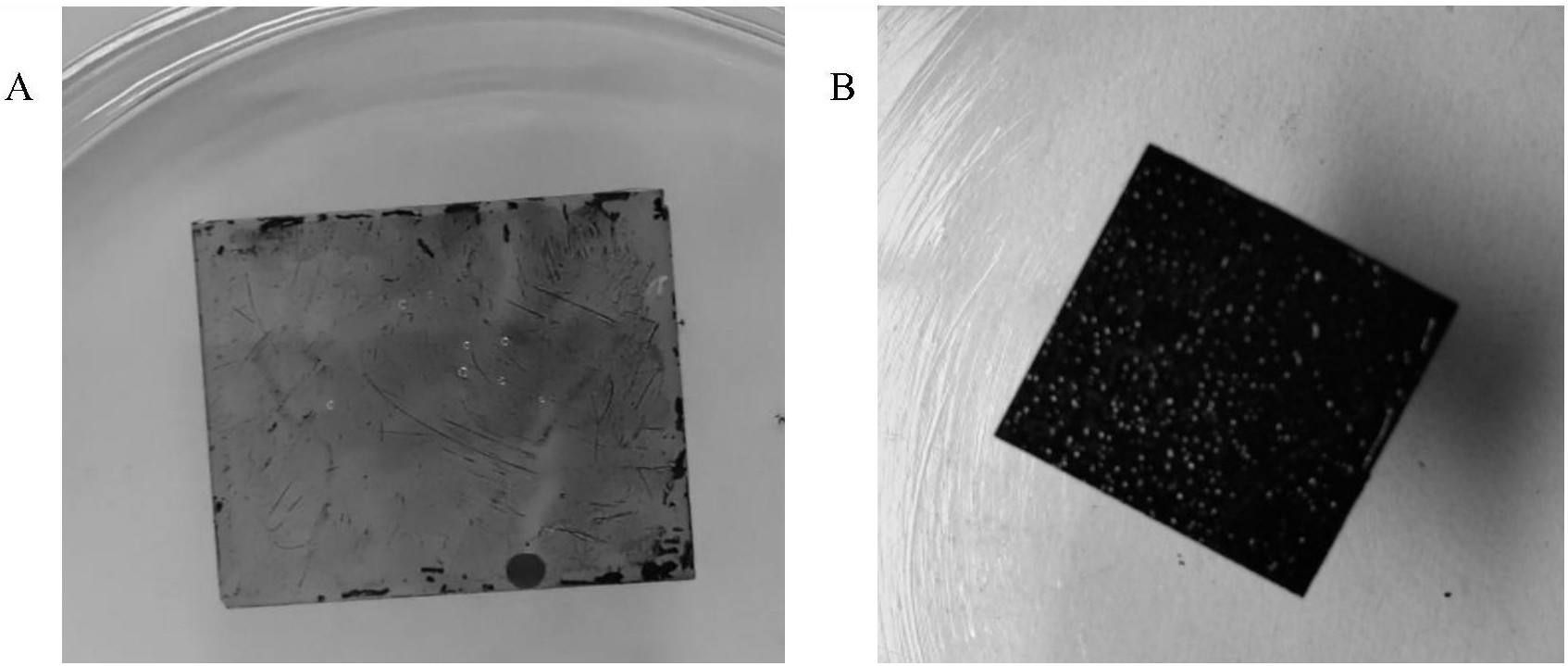

(3)将金属箔置于碳纳米管浸泡液中进行碳纳米管膜生长；

(4)将生长完成的碳纳米管膜与金属箔分离；

(5)清洗、干燥后获得碳纳米管膜成品，

所述金属箔的材料为活泼性在镁与铜之间的金属的一种或任意组合。

2.如权利要求1所述的制备方法，其特征在于，所述具有氧化性的无机酸为质量浓度

50％以上的硝酸、质量浓度70％以上的硫酸中的一种或任意混合。

3.如权利要求1所述的制备方法，其特征在于，步骤(2)中调节pH至3.5～5。

4.如权利要求1所述的制备方法，其特征在于，所述金属箔的材料为镁、铝、锌、铁、钴、镍、铜中的一种或任意组合。

5.如权利要求4所述的制备方法，其特征在于，所述金属箔的材料为铜。

6.如权利要求1所述的制备方法，其特征在于，步骤(3)中将金属箔漂浮于碳纳米管浸泡液表面或浸没于碳纳米管浸泡液底部。

7.如权利要求1所述的制备方法，其特征在于，步骤(4)中将生长完成的碳纳米管膜与金属箔分离的方法为：使用氧化能力大于金属铜的氧化剂将与生长完成的碳纳米管膜贴合的金属箔腐蚀掉。

8.如权利要求7所述的制备方法，其特征在于，所述氧化剂为过硫酸钾溶解、过硫酸铵溶液或氯化铁溶液中的一种或任意混合。

9.如权利要求1所述的制备方法，其特征在于，步骤(4)中将生长完成的碳纳米管膜与金属箔分离的方法为：将碳纳米管膜从金属箔表面撕下。

10.利用如权利要求1～9任一所述的制备方法制备的碳纳米管膜。
