1.一种Li/SOCl2电池纳米酞菁钴催化剂材料的制备方法，其特征在于，包括以下步骤：

1)取邻苯二甲酸酐、尿素、CoCl2·6H2O及钼酸铵，充分研磨均匀，制得混合物，将混合物在440～480w下，微波反应6～10min，然后微波功率升至700～900w，再反应6～10min；

2)反应结束后，冷却至室温，然后清洗、干燥，再将干燥后的产物溶解于浓硫酸中，过滤，向滤液中加入蒸馏水，充分搅拌均匀；

3)将步骤2)搅拌过程中析出的沉淀清洗、干燥后，制得大块固体酞菁钴，将大块固体酞菁钴溶于浓硫酸中，过滤，向滤液中添加1×10-4～3×10-4mol/L的KOH溶液，充分搅拌均匀；

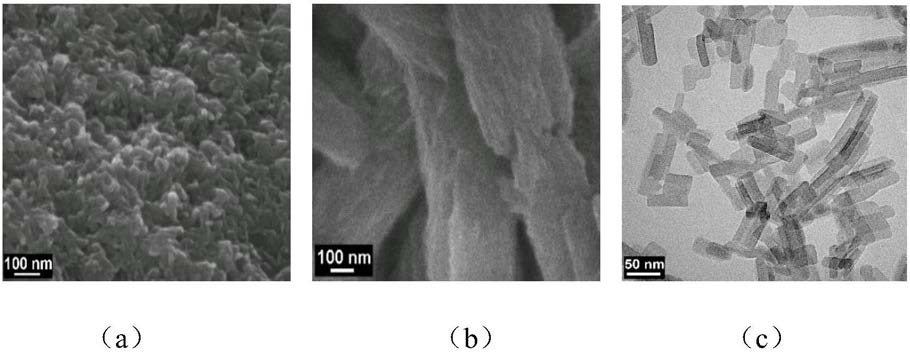

4)将步骤3)搅拌过程中析出的沉淀清洗、干燥后，制得Li/SOCl2电池纳米酞菁钴催化剂材料。

2.根据权利要求1所述的Li/SOCl2电池纳米酞菁钴催化剂材料的制备方法，其特征在于，步骤1)中，邻苯二甲酸酐、尿素、CoCl2·6H2O与钼酸铵的质量比为(0.6～2)：(3～5)：(0.5～1.2)：(0.02～0.1)。

3.根据权利要求1所述的Li/SOCl2电池纳米酞菁钴催化剂材料的制备方法，其特征在于，步骤2)中，所述清洗是将产物依次用蒸馏水、丙酮、乙醇及4～8mol/L的盐酸清洗数次。

4.根据权利要求1所述的Li/SOCl2电池纳米酞菁钴催化剂材料的制备方法，其特征在于，步骤2)中，所用浓硫酸与蒸馏水的体积比为(2～4)：(100～300)；浓硫酸的质量分数为

95.0％～98.0％。

5.根据权利要求1所述的Li/SOCl2电池纳米酞菁钴催化剂材料的制备方法，其特征在于，步骤2)所述的充分搅拌均匀是以100～140r/min速度搅拌8～12分钟。

6.根据权利要求1所述的Li/SOCl2电池纳米酞菁钴催化剂材料的制备方法，其特征在于，步骤3)中，所述清洗是将析出的沉淀用蒸馏水清洗1～5次；所述的干燥是在温度为50～

90℃的真空环境下，干燥10～14h。

7.根据权利要求1所述的Li/SOCl2电池纳米酞菁钴催化剂材料的制备方法，其特征在于，步骤3)中，大块固体酞菁钴与浓硫酸的用量比为(0.3～0.7)g：(8～12)mL；浓硫酸与1×

10-4～3×10-4mol/L的KOH溶液的体积比为(8～12)：(800～1200)；浓硫酸的质量分数为

95.0％～98.0％。

8.根据权利要求1所述的Li/SOCl2电池纳米酞菁钴催化剂材料的制备方法，其特征在于，步骤3)中，所述的充分搅拌均匀是以100～140r/min的速度搅拌8～12分钟。

9.根据权利要求1所述的Li/SOCl2电池纳米酞菁钴催化剂材料的制备方法，其特征在于，步骤4)中，所述的清洗是将析出的沉淀用蒸馏水清洗1～5次；所述的干燥是在温度为50～90℃的真空环境下，干燥8～24h。
