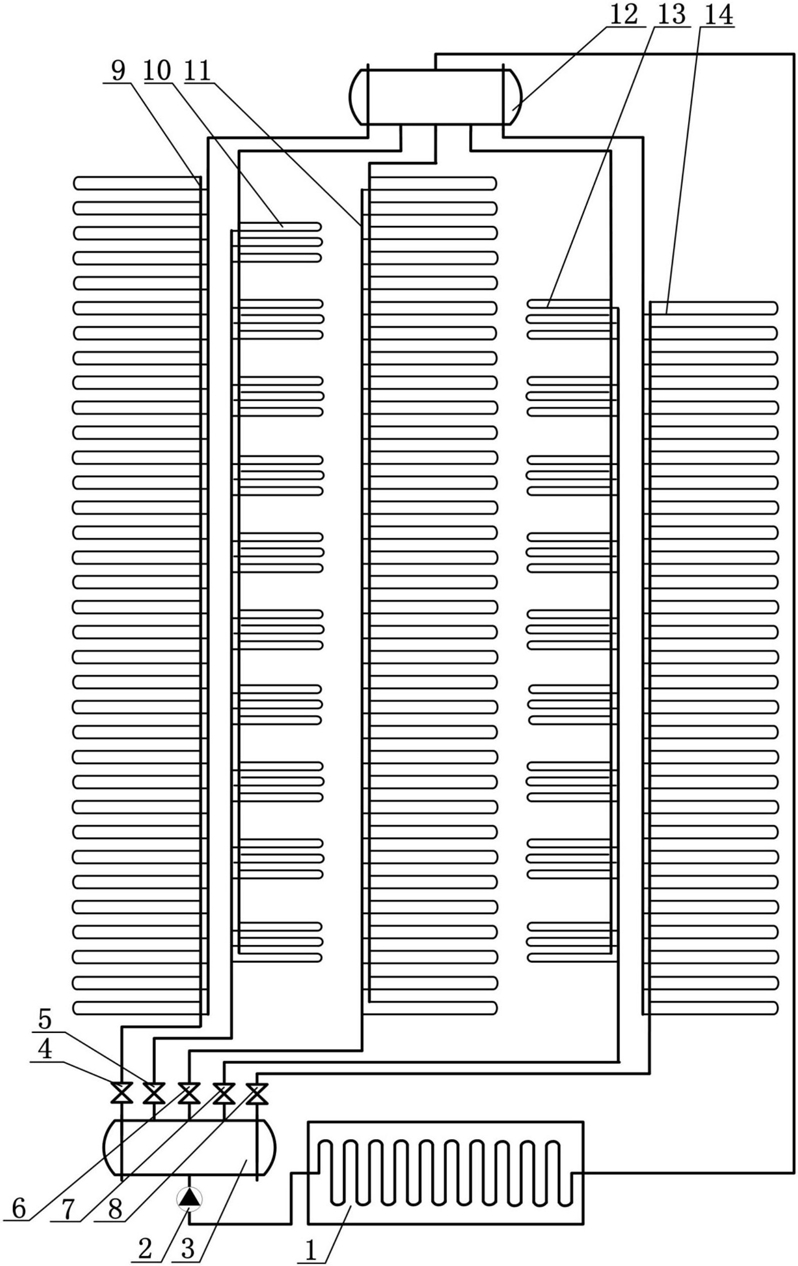

1.一种相变储能的电动公交车辐射空调系统,其特征在于:包括相变储能罐(1)、循环泵(2)、分水器(3)、温控阀、毛细管网换热器与集水器(14);其中,相变储能罐(1)的左侧连接循环泵(2),相变储能罐(1)的右侧连接集水器(14);冬季供暖时期,相变储能罐(1)填充的是相变胶囊功能热流体,相变胶囊功能热流体的填充和回收在公交车枢纽站进行,相变胶囊功能热流体的蓄热量来自于城市集中供热管网;夏季制冷时期,相变储能罐(1)填充的是动态冰浆,动态冰浆的填充和回收在公交车枢纽站进行,动态冰浆通过夜间运行制冷系统获得;
所述的分水器(3)入口处与循环泵(2)连接,分水器(3)的各支路出口连接温控阀的入口,温控阀的出口连接毛细管网换热器的入口,毛细管网换热器的出口连接集水器(14)的入口;
所述的相变储能罐(1)包括罐体(101),设置在罐体(101)内的螺旋换热管(102),以及设置在罐体(101)侧壁上的注液口(103)和排液口(104),螺旋换热管(102)的入口和出口伸出至罐体(101)外,且螺旋换热管(102)的出口连接循环泵(2),入口连接集水器(14);
所述的螺旋换热管(102)的外侧均匀布满了用于强化换热的针翅。
2.根据权利要求1所述的一种相变储能的电动公交车辐射空调系统,其特征在于:毛细管网换热器包括左侧毛细管网(9)、左侧座位毛细管网(10)、地板毛细管网(11)、右侧座位毛细管网(12)和右侧毛细管网(13),其中,温控阀的出口分别连接左侧毛细管网(9)的入口、左侧座位毛细管网(10)的入口、地板毛细管网(11)的入口、右侧座位毛细管网(12)的入口和右侧毛细管网(13)的入口,左侧毛细管网(9)的出口、左侧座位毛细管网(10)的出口、地板毛细管网(11)的出口、右侧座位毛细管网(12)的出口和右侧毛细管网(13)的出口连接集水器(14)的入口。
3.根据权利要求2所述的一种相变储能的电动公交车辐射空调系统,其特征在于:温控阀包括第一温控阀(4)、第二温控阀(5)、第三温控阀(6)、第四温控阀(7)和第五温控阀(8),其中,分水器(3)的各支路出口分别连接第一温控阀(4)的入口、第二温控阀(5)的入口、第三温控阀(6)的入口、第四温控阀(7)的入口和第五温控阀(8)的入口,第一温控阀(4)的出口、第二温控阀(5)的出口、第三温控阀(6)的出口、第四温控阀(7)的出口和第五温控阀(8)的出口分别连接左侧毛细管网(9)的入口、左侧座位毛细管网(10)的入口、地板毛细管网(11)的入口、右侧座位毛细管网(12)的入口和右侧毛细管网(13)的入口。
4.根据权利要求2所述的一种相变储能的电动公交车辐射空调系统,其特征在于:左侧毛细管网(9)布置在电动公交车的车体左侧壁面夹层内;左侧座位毛细管网(10)布置在电动公交车的车体左侧座位夹层内;地板毛细管网(11)布置在电动公交车的车体地板夹层内;右侧座位毛细管网(12)布置在电动公交车的车体右侧座位夹层内;右侧毛细管网(13)布置在电动公交车的车体右侧壁面夹层内。
5.根据权利要求2所述的一种相变储能的电动公交车辐射空调系统,其特征在于:所述的左侧毛细管网(9)、地板毛细管网(11)、右侧毛细管网(13)靠车体外的一侧包覆绝热材料,左侧座位毛细管网(10)、右侧座位毛细管网(12)靠座位背面一侧包覆绝热材料。
6.根据权利要求1所述的一种相变储能的电动公交车辐射空调系统,其特征在于:所述的毛细管网换热器、集水器(14)、分水器(3)内的换热介质均为乙二醇水溶液。
7.根据权利要求1所述的一种相变储能的电动公交车辐射空调系统,其特征在于:所述的相变储能罐(1)、集水器(14)、分水器(3)以及连接各部件间的管路外均包裹着绝热保温材料。
