1.一锅球磨固相法制备CuI-氧化石墨烯纳米复合物的方法，其特征在于：在室温下通过对由五水合硫酸铜、碘化钾、亚硫酸钠和氧化石墨烯纳米片构成的混合原料进行机械球磨而引发固相反应，一锅法制备出CuI-氧化石墨烯纳米复合物，具体包括如下步骤：将五水合硫酸铜、碘化钾和亚硫酸钠按照2∶2∶1.2的摩尔比混合均匀，再按每0.01摩尔五水合硫酸铜加入0.05～0.2g氧化石墨烯纳米片的加入量，向其中加入氧化石墨烯纳米片，获得混合原料；

将混合原料在球磨机中于480rpm下进行球磨固相反应；

反应1～8小时后，将球磨反应所得产物用蒸馏水进行洗涤，离心分离，然后在60℃、

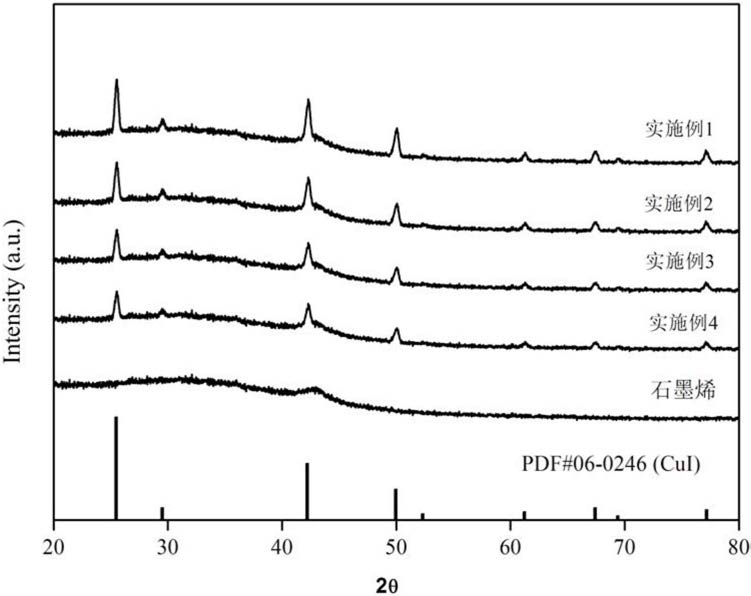

0.1MPa真空度下真空干燥2小时，即得到CuI-氧化石墨烯纳米复合物。
