1.一锅球磨固相法制备CuI纳米粉体的方法，其特征在于：在室温下通过对由二价铜盐、碘化物和亚硫酸钠构成的混合原料进行机械球磨而引发固相反应，一锅法制备出CuI纳米粉体。

2.根据权利要求1所述的方法，其特征在于，包括如下步骤：将二价铜盐、碘化物和亚硫酸钠按照2∶2∶1～1.5的摩尔比混合均匀，获得混合原料；

将混合原料在球磨机中于480rpm下进行球磨固相反应；

反应1～8小时后，将球磨反应所得产物用蒸馏水进行洗涤，离心分离，然后在60℃、

0.1MPa真空度下真空干燥2小时，即得到CuI纳米粉体。

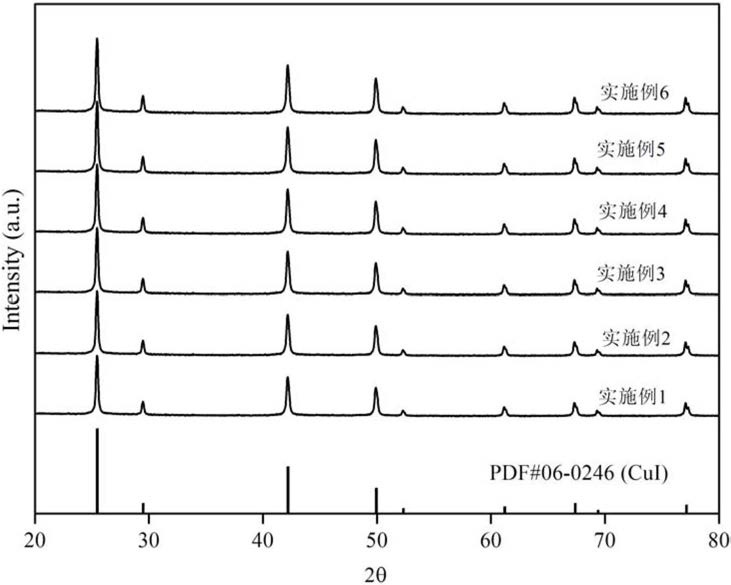

3.根据权利要求1或2所述的方法，其特征在于：所述的二价铜盐为五水合硫酸铜或二水合氯化铜；所述的碘化物为碘化钾或碘化钠。
