1.一锅球磨固相法制备CuI-Fe3O4磁性纳米复合物的方法，其特征在于：在室温下将五水合硫酸铜、碘化钾、亚硫酸钠和磁性Fe3O4纳米粉一锅混合，通过机械球磨引发混合原料的固相反应，制备出CuI-Fe3O4磁性纳米复合物；具体包括如下步骤：将五水合硫酸铜、碘化钾和亚硫酸钠按照2∶2∶1.2的摩尔比混合均匀，再按每0.01摩尔五水合硫酸铜加入8g磁性Fe3O4纳米粉的加入量，向其中加入磁性Fe3O4纳米粉，获得混合原料；

将混合原料在球磨机中于480rpm下进行球磨固相反应；

反应1～8小时后，将球磨反应所得产物用蒸馏水进行洗涤，离心分离，然后在60℃、

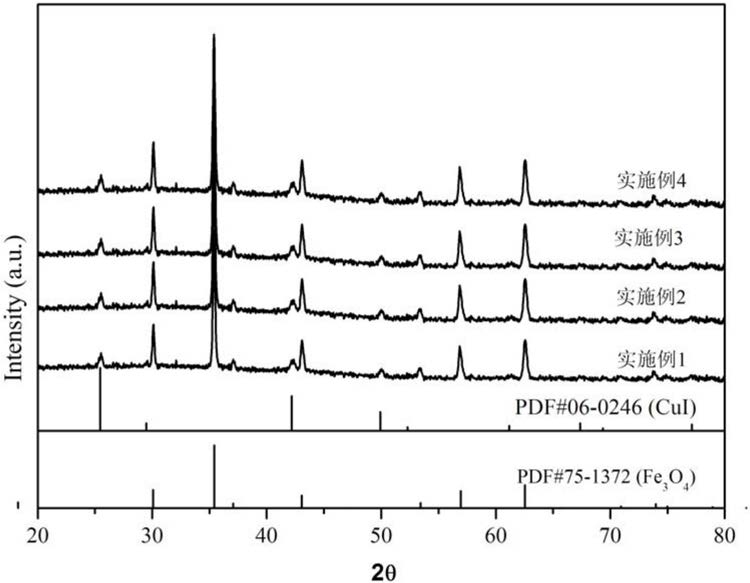

0.1MPa真空度下真空干燥2小时，即得到CuI-Fe3O4磁性纳米复合物。

2.根据权利要求1所述的方法，其特征在于：所述的磁性Fe3O4纳米粉的粒径在80～

100nm。
