专利号: 2016104795064
申请人: 泉州永春固力机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

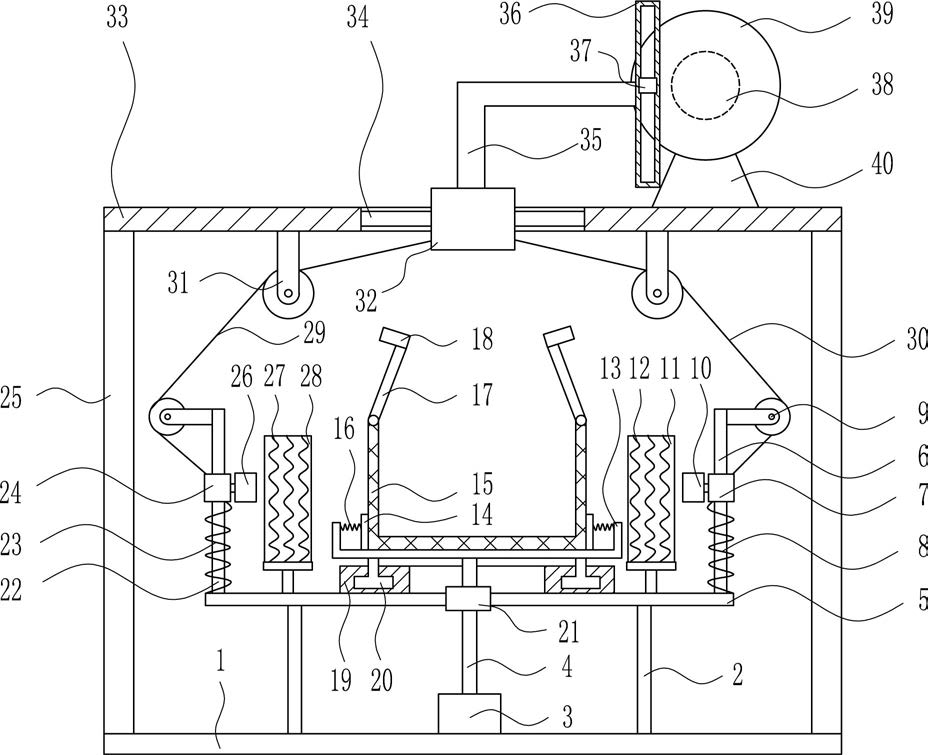

1.一种甜叶菊茶加工用干燥装置,其特征在于,包括有底板(1)、支杆(2)、电机Ⅰ(3)、转轴(4)、固定板Ⅰ(5)、导杆Ⅰ(6)、滑块Ⅰ(7)、弹簧Ⅰ(8)、定滑轮Ⅰ(9)、风机Ⅰ(10)、加热丝Ⅰ(11)、加热装置Ⅰ(12)、放置盘(13)、夹块(14)、网框(15)、弹簧Ⅱ(16)、箱盖(17)、电磁铁Ⅰ(18)、环形滑轨(19)、滑块Ⅱ(20)、轴承座(21)、导杆Ⅱ(22)、弹簧Ⅲ(23)、滑块Ⅲ(24)、固定板Ⅱ(25)、风机Ⅱ(26)、加热丝Ⅱ(27)、加热装置Ⅱ(28)、拉线Ⅰ(29)、拉线Ⅱ(30)、定滑轮Ⅱ(31)、滑块Ⅳ(32)、顶板(33)、导杆Ⅲ(34)、L形连杆(35)、回型滑轨(36)、滑块Ⅴ(37)、电机Ⅱ(38)、转盘(39)和安装座(40),底板(1)顶部左右两侧对称固定板Ⅱ(25),底板(1)顶部中间对称设有支杆(2),支杆(2)顶端设有固定板Ⅰ(5),固定板Ⅰ(5)中心设有轴承座(21),轴承座(21)左右两侧对称设有环形滑轨(19),固定板Ⅰ(5)顶部从左至右依次设有导杆Ⅱ(22)、加热装置Ⅱ(28)、环形滑轨(19)、加热装置Ⅰ(12)和导杆Ⅰ(6),环形滑轨(19)上设有滑块Ⅱ(20),滑块Ⅱ(20)与环形滑轨(19)配合,滑块Ⅱ(20)顶部设有放置盘(13),底板(1)顶部中心设有电机Ⅰ(3),电机Ⅰ(3)上设有转轴(4),转轴(4)穿过轴承座(21)与放置盘(13)底部中心连接,放置盘(13)内中心放置有网框(15),放置盘(13)内左右两侧对称设有弹簧Ⅱ(16),弹簧Ⅱ(16)上设有夹块(14),网框(15)左右两侧顶部对称铰接连接有箱盖(17),箱盖(17)顶部均设有电磁铁Ⅰ(18),加热装置Ⅱ(28)与加热装置Ⅰ(12)内分别设有加热丝Ⅱ(27)和加热丝Ⅰ(11),导杆Ⅰ(6)与导杆Ⅱ(22)上分别设有滑块Ⅰ(7)与滑块Ⅲ(24),滑块Ⅰ(7)与滑块Ⅲ(24)分别与导杆Ⅰ(6)与导杆Ⅱ(22)配合,滑块Ⅰ(7)与滑块Ⅲ(24)上分别安装有风机Ⅰ(10)和风机Ⅱ(26),导杆Ⅱ(22)与导杆Ⅰ(6)分别上套有弹簧Ⅲ(23)和弹簧Ⅰ(8),弹簧Ⅲ(23)和弹簧Ⅰ(8)上端分别与滑块Ⅲ(24)和滑块Ⅰ(7)连接,弹簧Ⅲ(23)和弹簧Ⅰ(8)下端均与固定板Ⅰ(5)顶部连接,导杆Ⅱ(22)与导杆Ⅰ(6)顶部均设有定滑轮Ⅰ(9),固定板Ⅱ(25)顶部设有顶板(33),顶板(33)中间设有导杆Ⅲ(34),导杆Ⅲ(34)上设有滑块Ⅳ(32),滑块Ⅳ(32)与导杆Ⅲ(34)配合,顶板(33)底部对称设有定滑轮Ⅱ(31),顶板(33)顶部右侧设有安装座(40),安装座(40)上安装有电机Ⅱ(38),电机Ⅱ(38)前侧设有转盘(39),转盘(39)前侧设有滑块Ⅴ(37),滑块Ⅴ(37)上设有回型滑轨(36),滑块Ⅴ(37)与回型滑轨(36)配合,回型滑轨(36)左侧设有L形连杆(35),L形连杆(35)下端与滑块Ⅳ(32)连接,滑块Ⅲ(24)上设有拉线Ⅰ(29),拉线Ⅰ(29)绕过左侧定滑轮Ⅰ(9)和定滑轮Ⅱ(31)与滑块Ⅳ(32)左侧连接,滑块Ⅰ(7)上设有拉线Ⅱ(30),拉线Ⅱ(30)绕过右侧定滑轮Ⅰ(9)和定滑轮Ⅱ(31)与滑块Ⅳ(32)右侧连接。

2.根据权利要求1所述的一种甜叶菊茶加工用干燥装置,其特征在于,还包括有激振器

(41),放置盘(13)底部对称设有激振器(41)。

3.根据权利要求1所述的一种甜叶菊茶加工用干燥装置,其特征在于,底板(1)材质为

不锈钢。
