1.一种缓释盐化物复合相变材料沥青混合料，其特征在于，由如下重量分的组分组成：缓释盐化物： 2份～3份，复合相变材料：0.75份～0.9份，沥青：5份～6份，辅料：100份～110份；所述缓释盐化物由氯盐与浮石粉组成，并且氯盐与浮石粉的重量比为6:1～4:1。

2.根据权利要求1中所述缓释盐化物复合相变材料沥青混合料，其特征在于：所述缓释盐化物细度为150～300目。

3.根据权利要求1中所述缓释盐化物复合相变材料沥青混合料，其特征在于：所述氯盐为氯化钙、氯化钠或者氯化钾。

4.根据权利要求1中所述缓释盐化物复合相变材料沥青混合料，其特征在于：所述复合相变材料由聚乙二醇与有机膨润土组成，其中有机膨润土占聚乙二醇重量的5%～9%。

5.根据权利要求1中所述缓释盐化物复合相变材料沥青混合料，其特征在于：所述辅料包括如下重量分的组分：粗集料 52份～53份，细集料47份～48份，矿粉 2份～2.2份。

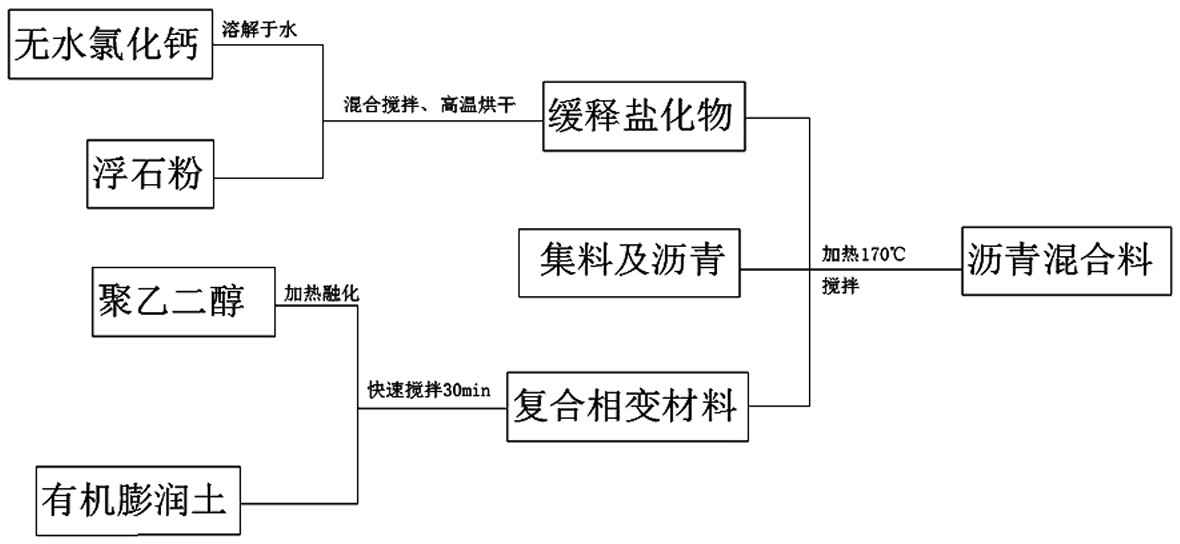

6.一种权利要求1-5中任意一项所述缓释盐化物复合相变材料沥青混合料的制备方法，其特征在于，包括如下步骤：步骤1：制备缓释盐化物：取氯盐与浮石粉混合溶于水后，经高温烘干，研磨成粉后得到缓释盐化物；其具体方法为：将氯盐与浮石粉混合物加入水中，充分搅拌，直到氯盐完全溶解并且看不到凝结成团的浮石粉，再在200℃～320℃高温条件下将混合物烘干，然后将烘干后的混合物经研磨过筛后得缓释盐化物，整个过程须小于等于12小时；

步骤2：制备复合相变材料：向融化的聚乙二醇中加入有机膨润土混合，待看不见块状物质后，即制得聚乙二醇/膨润土复合相变材料；

步骤3，制备沥青混合料；当辅料在加热过程中达到160℃～170℃时，伴随着沥青的加入，在投料口加入步骤1中制备的缓释盐化物、步骤2中制备的复合相变材料、沥青以及辅料在加热条件下搅拌，制备沥青混合料。

7.根据权利要求6中所述缓释盐化物复合相变材料沥青混合料的制备方法，其特征在于：步骤2中，在搅拌条件下，将有机膨润土缓慢加入融化的聚乙二醇中，待看不到块状物质后，即制得复合相变材料。
