专利号: 2016104897960
申请人: 湖州拓高机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2023-06-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

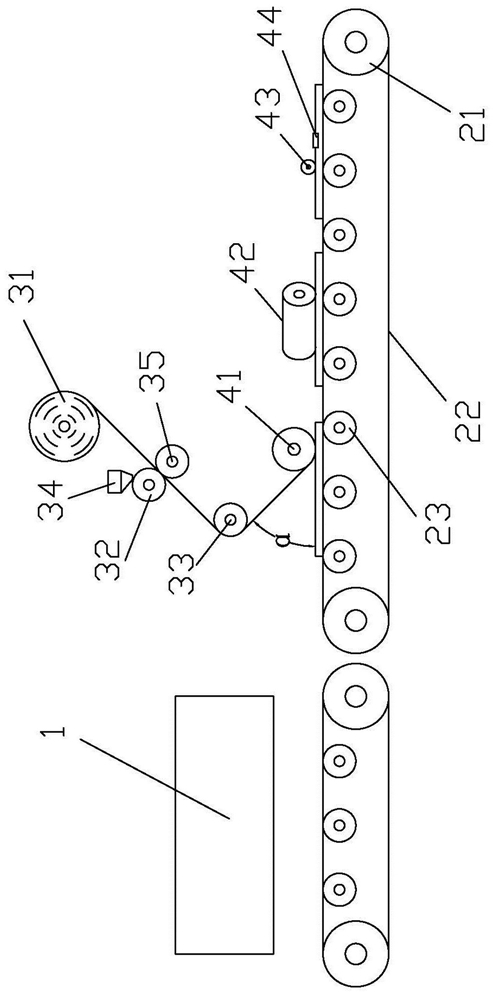

1.木皮包覆系统,包括机架、设置在机架上的门板预热装置(1)、门板输送机构、木皮贴面机构和木皮压合机构;其特征在于:所述木皮贴面机构包括木皮放卷辊(31)、涂胶辊(32)和导向辊(33),涂胶辊(32)的上方设有料口向下的胶槽(34);所述木皮压合机构包括主压辊(41)、平压辊(42)、平压轮(43)和侧压轮(44);所述导向辊(33)的设置使得木皮在放卷时被张紧,且形成一贴入角度α,15°<α<60°;所述主压辊(41)为主动辊,所述平压辊(42)、平压轮(43)和侧压轮(44)均为被动辊或者被动轮。

2.根据权利要求1所述的木皮包覆系统,其特征在于:20°<α<30°。

3.根据权利要求1所述的木皮包覆系统,其特征在于:所述胶槽(34)为一电热槽。

4.根据权利要求1所述的木皮包覆系统,其特征在于:所述涂胶辊(32)的斜下方还设置有与之相应的承托辊(35),所述承托辊(35)与所述涂胶辊(32)之间的间隙与木皮厚度相当。

5.根据权利要求1所述的木皮包覆系统,其特征在于:所述门板输送机构包括输送辊(21)、输送带(22)和托辊(23);所述托辊(23)和所述主压辊(41)之间的间距a与门板厚度相当;所述托辊(23)和所述平压辊(42)之间的间距b与贴皮门板相当,且a<b。

6.根据权利要求1所述的木皮包覆系统,其特征在于:所述主压辊(41)和所述平压辊(42)高度可调地设置在机架上。

7.根据权利要求1所述的木皮包覆系统,其特征在于:所述平压轮(43)和侧压轮(44)均为压边轮,且均至少有部分轮面伸出贴皮门板的边缘。

8.根据权利要求1所述的木皮包覆系统,其特征在于:所述平压辊(42)具有一对,于水平面内倾斜设置,形成八字形,八字形的喇叭口朝向门板输送方向。

9.根据权利要求1所述的木皮包覆系统,其特征在于:所述主压辊(41)的直径大于所述平压辊(42)。

10.根据权利要求1所述的木皮包覆系统,其特征在于:所述门板输送机构由两个部分组成,其中一个部分对应门板预热装置(1),另一个部分对应木皮压合机构。
