专利号: 2016104935464
申请人: 汪培杰
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

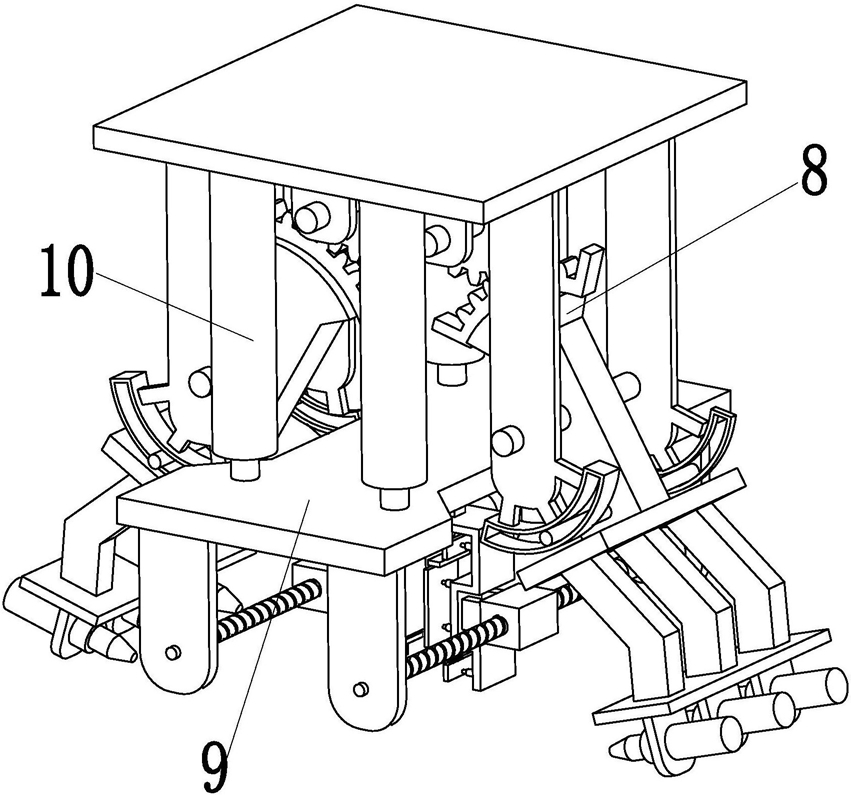

1.一种高铁动车轨道专用打磨清洗机,其特征在于:包括可变高压清洗装置(8),可变高压清洗装置(8)的下端对称安装有四个四号液压缸(10),四个四号液压缸(10)的顶端安装有可调打磨装置(9);所述可变高压清洗装置(8)包括清洗支板(81),清洗支板(81)的下端面两侧对称安装有两个清洗调节支链(82)和两个高压清洗支链(83),两个清洗调节支链(82)分别与两个高压清洗支链(83)相连;所述清洗调节支链(82)包括两个焊接在清洗支板(81)下端面的清洗吊耳(821),清洗吊耳(821)之间的安装有调节轴(822),调节轴(822)的中部通过键安装有调节齿轮(823),调节轴(822)的后端通过联轴器安装有调节电机(824),调节电机(824)通过电机座安装在清洗支板(81)的下端面;所述高压清洗支链(83)包括对称焊接在清洗支板(81)前后两端的两个清洗立板(831),两个清洗立板(831)的下端之间通过轴承安装有清洗转轴(832),清洗转轴(832)的中部焊接有Y型调节柄(833),Y型调节柄(833)的顶部设置有弧形齿圈(834),弧形齿圈(834)与调节齿轮(823)相啮合,弧形齿圈(834)的两端设置有两个遮挡块(834a),所述Y型调节柄(833)的下端固定安装有限位轴(835),限位轴(835)的两端通过滑动配合方式分别安装在两个弧形限位环(836)上,且每个弧形限位环(836)上端与对应清洗立板(831)下端之间均焊接有三根连接柱(836a),所述Y型调节柄(833)的下端焊接有调节支板(837),调节支板(837)的下端均匀焊接有三根调节支柱(837a),三根调节支柱(837a)的末端焊接有清洗固定板(838),清洗固定板(838)下端均匀设置有三个清洗固定块(838a),三个清洗固定块(838a)上分别固定有三个高压水枪(839);

所述可调打磨装置(9)包括安装在四个四号液压缸(10)下端的打磨支板(91),打磨支板(91)的下端左右两侧对称安装有两个移动机构(92),两个移动机构(92)内侧分别安装有两个打磨支链(93),两个打磨支链(93)之间采用焊接方式相连,两个打磨支链(93)的上端分别焊接有两根移动滑柱(94),两根移动滑柱(94)上端通过滑动配合方式安装有两个移动滑槽(95),两个移动滑槽(95)上端分别焊接在打磨支板(91)的下端面;所述移动机构(92)包括对称焊接在打磨支板(91)下端的两个打磨吊耳(921),位于打磨支板(91)后端的打磨吊耳(921)内壁上通过电机座安装有打磨电机(922),打磨电机(922)的输出轴上通过联轴器安装有打磨丝杠(923),打磨丝杠(923)的中部通过螺纹连接方式安装有打磨动块(924);

所述打磨支链(93)包括焊接在对应打磨动块(924)侧壁上的两个加强筋块(931),两个加强筋块(931)的末端焊接在弓形支架(932)的背部,弓形支架(932)的内侧中部上对称安装有两个五号液压缸(933),两个五号液压缸(933)的顶端安装有主磨块(934),主磨块(934)的上下两端均通过一号限位弹簧(935)分别安装有两个一号辅助磨块(936),两个一号辅助磨块(936)的外壁上均通过二号限位弹簧(937)分别安装有两个二号辅助磨块(938),两个二号辅助磨块(938)的外壁上分别安装有两个六号液压缸(939),两个六号液压缸(939)的底端分别安装在弓形支架(932)的内侧上下两端。

2.根据权利要求1所述的一种高铁动车轨道专用打磨清洗机,其特征在于:所述调节齿轮(823)与弧形齿圈(834)的传动比为3:1。

3.根据权利要求1所述的一种高铁动车轨道专用打磨清洗机,其特征在于:所述两个打磨支链(93)上的主磨块(934)、一号辅助磨块(936)、二号辅助磨块(938)之间形成工字打磨结构。
