1.含酞菁结构单元的多孔网状共轭聚合物，其特征在于，其分子结构通式如(I)或(II)所示：其中M为主族金属离子、过渡金属离子或稀土离子。

2.根据权利要求1所述含酞菁结构单元的多孔网状共轭聚合物，其特征在于，M为In、Sn、Zn、Cu、Co、Ni、Fe、Mn、Pd、Y、Eu或La的离子。

3.根据权利要求1或2所述含酞菁结构单元的多孔网状共轭聚合物的制备方法，其特征在于，包括以下步骤：①在氮气保护下，将4，6-二氨基间苯二酚盐酸盐溶解在溶剂中，以10～15℃/h的速度缓慢加热，控制温度在30～80℃之间脱除氯化氢气体，每个温度保持1～5个小时；

②向步骤①所得的溶液中，分3～5次加入羧基酞菁衍生物，3～5次所加入的羧基酞菁衍生物总量与4，6-二氨基间苯二酚盐酸盐的摩尔比为1.01～1.05：2；

③将步骤②所得的溶液以5～10℃/h的速度逐渐升温到100～155℃，每个温度保持2～

8个小时，直到155℃保持6～12个小时；

④将步骤③所得的聚合物溶液冷却降到室温，减压蒸馏，除去溶剂，得到固体反复水洗，抽滤，得到粗产品真空冷冻干燥；

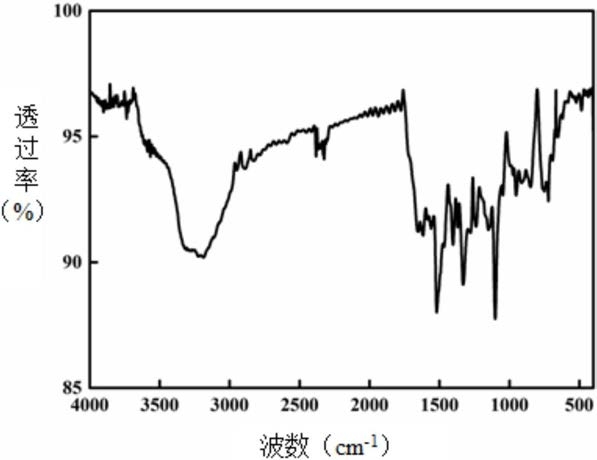

⑤将步骤④得到的粗产品进行抽提，真空冷冻干燥，即得含酞菁结构单元的多孔网状共轭聚合物。

4.根据权利要求3所述含酞菁结构单元的多孔网状共轭聚合物的制备方法，其特征在于，所述溶剂为N,N-二甲基乙酰胺。

5.根据权利要求3所述含酞菁结构单元的多孔网状共轭聚合物的制备方法，其特征在于，所述羧基酞菁衍生物为：四羧基酞菁、α-四(4-羧基苯氧基)酞菁、β-四(4-羧基苯氧基)酞菁和它们的金属配合物中的一种。

6.根据权利要求3所述含酞菁结构单元的多孔网状共轭聚合物的制备方法，其特征在于，步骤④中所述的粗产品在-20～-40℃条件下真空冷冻干燥12～24个小时。

7.根据权利要求3所述含酞菁结构单元的多孔网状共轭聚合物的制备方法，其特征在于，步骤⑤的一种具体实施方案为：将步骤④得到的粗产品，利用索式抽提器对其进行抽提，选用N,N-二甲基甲酰胺作为抽提溶剂，抽提时间控制为24～72小时，抽提结束，真空冷冻干燥，即得含酞菁结构单元的多孔网状共轭聚合物。
