专利号: 201610497490X
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

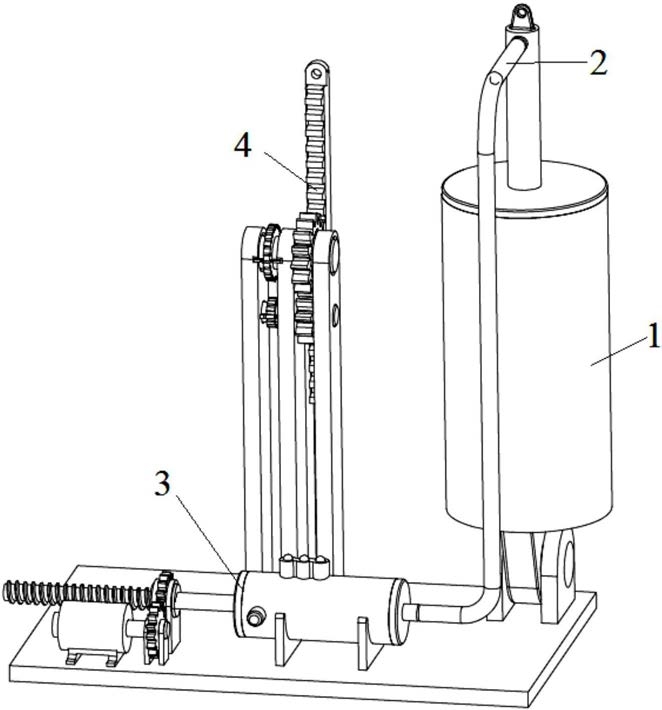

1.适于液压阻尼器的阻尼调节装置,液压阻尼器包括缸筒和设置于缸筒内的活塞总成,其特征在于,所述阻尼调节装置包括用于向所述活塞总成提供调节其与所述缸筒内壁之间间隙大小的压力油的压力调节阀和与压力调节阀连接的驱动机构。

2.根据权利要求1所述的适于液压阻尼器的阻尼调节装置,其特征在于,所述液压阻尼器还包括与所述活塞总成连接的活塞杆,所述阻尼调节装置与活塞杆连接,阻尼调节装置提供的压力油经活塞杆流动至活塞总成内。

3.根据权利要求2所述的适于液压阻尼器的阻尼调节装置,其特征在于,所述活塞总成包括与所述活塞杆为滑动连接的第一活塞体,第一活塞体至少设置两个,活塞杆内具有让压力油进入且位于所有第一活塞体之间的压力调节腔,进入压力调节腔中的压力油推动第一活塞体朝向活塞杆外侧移动。

4.根据权利要求3所述的适于液压阻尼器的阻尼调节装置,其特征在于,所述压力调节腔内设有与所述第一活塞体连接且用于使第一活塞体回位的复位元件。

5.根据权利要求2至4所述的适于液压阻尼器的阻尼调节装置,其特征在于,所述液压阻尼器还包括与所述活塞总成连接的辅助活塞。

6.根据权利要求1至4所述的适于液压阻尼器的阻尼调节装置,其特征在于,所述压力调节阀包括阀体、插设于阀体内的阀杆和可移动的设置于阀体内且与阀杆连接的阀芯,所述驱动机构与阀杆连接且用于对阀杆提供使其在阀体内做往复直线运动所需的驱动力,阀体具有进油口和出油口,阀芯位于进油口和出油口之间,阀体的出油口与所述液压阻尼器的活塞杆连接。

7.根据权利要求6所述的适于液压阻尼器的阻尼调节装置,其特征在于,所述阀体内具有由所述阀芯分隔开的第一阀腔和第二阀腔,第一阀腔与所述进油口连通,第二阀腔与所述出油口连通,阀芯具有用于连通第一阀腔和第二阀腔且沿周向分布的多个油道,各个油道的长度不同,且至少有一个油道与第一阀腔和第二阀腔同时连通。

8.根据权利要求6或7所述的适于液压阻尼器的阻尼调节装置,其特征在于,所述阀体具有多个溢流口,各个溢流口分别与一个溢流阀连接,且各个溢流阀的开启压力不同。

9.根据权利要求6所述的适于液压阻尼器的阻尼调节装置,其特征在于,所述驱动机构包括电动机、与所述阀杆连接的调节杆和套设于调节杆上且与调节杆构成螺旋传动的螺母,电动机与螺母连接且用于对螺母提供使其做旋转运动的驱动力。

10.根据权利要求9所述的适于液压阻尼器的阻尼调节装置,其特征在于,所述阀杆的一端位于所述阀体的内部,另一端伸出至阀体外且与所述调节杆为同轴固定连接。
