专利号: 2016105000149
申请人: 新昌县焕宏农业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

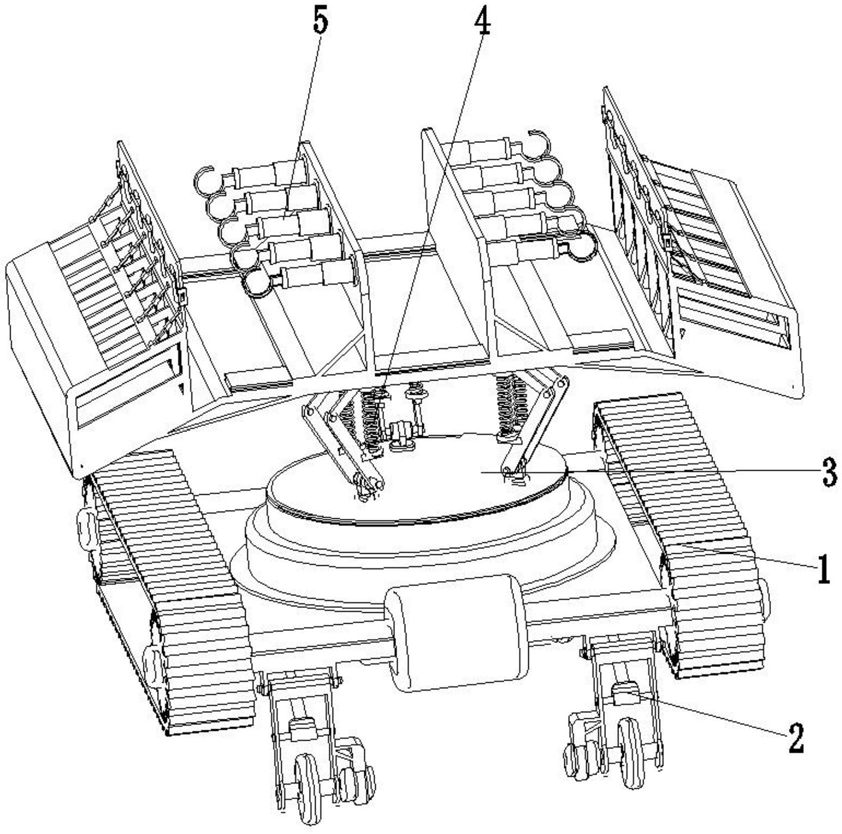

1.一种变电站火灾救援机器人,其特征在于:包括履带行走装置、轮式行走装置、电动转台、delta并联机构和灭火装置;所述的轮式行走装置数量为四,且轮式行走装置分别对称布置在履带行走装置左右两侧,电动转台位于履带行走装置上端中心位置处,且电动转台与履带行走装置固连,delta并联机构位于电动转台与灭火装置之间,且delta并联机构下端与电动转台相连接,delta并联机构上端与灭火装置相连接;其中:所述的轮式行走装置包括行走固定板、行走滑轨、行走滑块、行走耳座、一号转轴、行走支架、二号转轴、行走支撑杆、转动块、行走电机、行走电机架、行走轴和行走转轮;所述的行走滑轨固定在行走固定板下端面上,行走滑块安装在行走滑轨上,且行走滑块上端为凹型结构,行走滑块下端为倒立的U型结构,行走耳座位于行走滑轨后端位置处,且行走耳座与行走固定板固连,行走支架上端通过一号转轴与行走耳座相连接,行走支架中部位置处设置有行走连接杆,行走支撑杆一端通过二号转轴与行走滑块下端相连接,行走支撑杆另一端通过转动块与行走支架中部的行走连接杆相连接,且行走支撑杆为气动可伸缩式结构,行走电机通过行走电机架固定在行走支架外侧壁上,且行走电机主轴与行走轴相连接,行走轴两端分别固定在行走支架下端的左右内侧壁上,行走转轮安装在行走轴中部位置处;

所述的delta并联机构包括定平台、动平台、电机座、并联电机、第一转轴、第一连杆、转动销、第二连杆、第二转轴、旋转基座和限位弹簧;所述的定平台和动平台均呈圆形状结构,动平台位于定平台正上方,电机座和旋转基座的数量均为三,电机座以定平台的圆心为中心呈正三角形状固定在定平台上端面上,旋转基座以动平台的圆心为中心呈正三角形状布置在动平台下端面上,且电机座安装位置和旋转基座安装位置分别一一对应,并联电机通过电机座进行固定安装,且并联电机采用可调速双轴输出电机,第一转轴一端与并联电机主轴相连接,第一转轴另一端与第一连杆下端相连接,第一连杆上端与第二连杆下端之间采用转动销进行连接,第二连杆上端与第二转轴一端相连接,第二转轴另一端安装在旋转基座上,旋转基座上端设置有旋转轴承,且旋转轴承与动平台下端面相固定,旋转基座下端设置有与第二转轴相配合的双头套筒,第一连杆内侧中部和第二连杆内侧中部均分别设置有第一安装座和第二安装座,限位弹簧位于第一安装座和第二安装座之间,且限位弹簧上端与第一安装座相连接,限位弹簧下端与第二安装座相连接;

所述的灭火装置包括支板、灭火导轨、灭火导块、固定调节装置和提环拉开装置,且灭火导轨、灭火导块、固定调节装置和提环拉开装置的数量均为二;所述的支板中部为水平结构,支板左右两侧为倾斜结构,灭火导轨沿支板的横向中心轴线分别对称固定在支板的前后两侧,灭火导块安装在灭火导轨上,固定调节装置分别固定在支板的左右两侧,提环拉开装置位于固定调节装置内侧,且提环拉开装置下端固定在灭火导块上;

所述的固定调节装置包括固定框、调节转轴、下限位架、上限位架、锁紧块、伸缩连杆、第一转动销和第二转动销;所述的固定框为内侧端开口的框体结构,固定框纵向方向等间距设置有拦板,拦板之间设置有半圆弧形垫块,固定框上端中部位置处设置有横档;所述的下限位架位于固定框内侧上端,且下限位架下端通过调节转轴与固定框相连接,上限位架位于下限位架正上方,且上限位架下端和下限位架上端均分别开设有上限位槽和下限位槽,且上限位槽和下限位槽均为弧形结构,上限位槽和下限位槽分别一一对应,上限位架下端前后两侧和下限位架上端前后两侧均分别设置有上凸座和下凸座,且上凸座和下凸座之间采用锁紧块进行锁紧固定,伸缩连杆一端通过第一转动销与下限位架相连接,伸缩连杆另一端通过第二转动销与固定框上端中部位置处的横档相连接。

2.根据权利要求1所述的一种变电站火灾救援机器人,其特征在于:所述的履带行走装置包括底盘、驱动电机、驱动轴、行走带轮、锁紧扣和行走履带,且驱动电机和行走履带的数量均为二,驱动轴、锁紧扣和行走带轮数量为四;所述的底盘呈矩形结构,底盘前后两端分别开设有安装槽,驱动电机分别固定在底盘前后两侧的安装槽内,且驱动电机采用双轴同步输出电机,驱动轴一端与驱动电机输出轴相连接,驱动轴另一端与行走带轮相连接,且驱动轴与行走带轮之间通过锁紧扣进行固定,行走履带两端分别绕套在行走带轮上,且行走履带外侧均匀设置有半圆形防滑条。

3.根据权利要求1所述的一种变电站火灾救援机器人,其特征在于:所述的提环拉开装置包括移动支座、转动轴承、拉开电动推杆和拉爪;所述的移动支座外侧设置有肋板,转动轴承位于移动支座外侧壁上端位置处,且转动轴承沿移动支座纵向方向等间距均匀布置,拉开电动推杆底端固定在转动轴承上,拉开电动推杆顶端安装有拉爪,且拉开电动推杆顶端与拉爪后端之间采用螺纹配合的方式进行连接,拉爪前端设置有不完全圆环形勾爪。
