专利号: 2016105001141
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

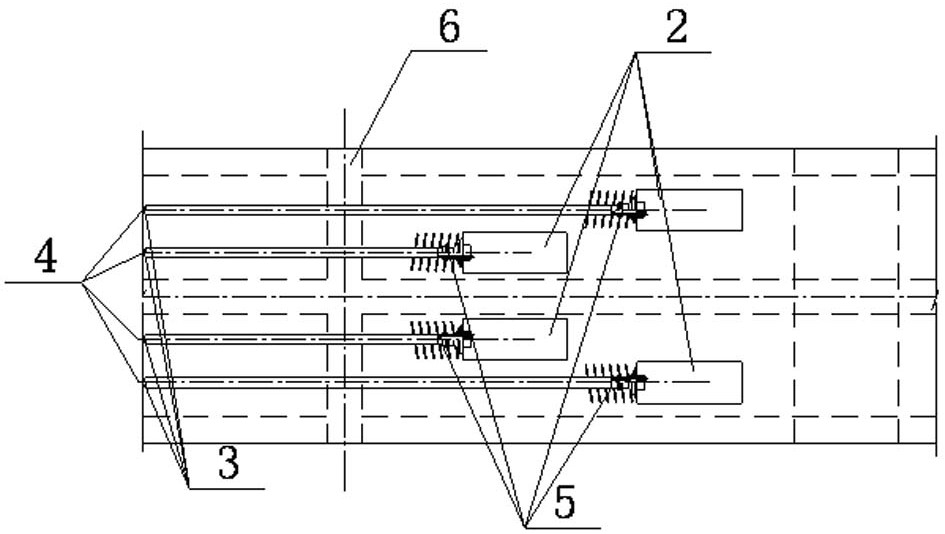

1.一种简支变连续T梁负弯矩区段构造,该构造包括:端部翼板、张拉槽、圆形波纹管、预应力钢束和圆形锚具,其特征在于,所述端部翼板位于T梁负弯矩区段预应力钢束锚固区段,并在端部翼板的次端横隔板至跨中2.5米的范围增加厚度;所述张拉槽位于加厚的端部翼板中且贯穿端部翼板;所述圆形波纹管预埋于T梁负弯矩区段的端部翼板中;所述预应力钢束穿插于预先埋置的圆形波纹管中,所述圆形锚具设置于张拉槽中且用于锚固预应力钢束。

2.根据权利要求1所述简支变连续T梁负弯矩区段构造,其特征在于,所述在端部翼板的次端横隔板至跨中2.5米的范围增加厚度,包括,在加厚部位配置纵向钢筋和横向钢筋,加厚部分的钢筋和原结构钢筋制作或者焊接为一体;钢筋间距、型号根据受力要求和通用技术规范计算确定,在横向预留现浇翼板钢筋接头。

3.根据权利要求1所述简支变连续T梁负弯矩区段构造,其特征在于,所述张拉槽在T梁预制过程中预留,其平面长度和宽度与圆形锚具尺寸相匹配。

4.根据权利要求1所述简支变连续T梁负弯矩区段构造,其特征在于,所述圆形波纹管的数量和位置根据受力要求和通用技术规范计算确定。

5.根据权利要求1所述简支变连续T梁负弯矩区段构造,其特征在于,所述预应力钢束在负弯矩区段连续接头现浇后穿入圆形波纹管中,两端预留通用技术规范规定的工作长度。

6.一种简支变连续T梁负弯矩区段构造施工方法,其特征在于,采用权利要求1至5中任意一项所述简支变连续T梁负弯矩区段构造,包括以下步骤:S1、预制T梁,将T梁负弯矩区段预应力钢束锚固区段设置为端部翼板,并在端部翼板的次端横隔板至跨中2.5米的范围增加厚度;同时,在T梁预制过程中预留张拉槽,在T梁负弯矩区段的翼板中预埋圆形波纹管;所述张拉槽的其平面长度和宽度与圆形锚具尺寸相匹配;所述圆形波纹管的数量和位置根据受力要求和通用技术规范计算确定;

S2、T梁养护,对T梁进行养护,在混凝土强度达到要求后张拉正弯矩预应力钢束,并采用圆形锚具进行锚固,灌浆;所述预应力钢束在负弯矩区段连续接头现浇后穿入圆形波纹管中,两端预留通用技术规范规定的工作长度;

S3、安装T梁,现浇全联T梁横隔板和翼板湿接头;

S4、浇筑墩顶连续湿接头,混凝土强度达到要求后,在桥面上进行负弯矩区段预应力钢束穿束及张拉锚固;

S5、拆除各墩临时支座;

S6、浇筑防撞护护栏,铺装桥面。

7.根据权利要求6所述简支变连续T梁负弯矩区段构造施工方法,其特征在于,步骤S1中在端部翼板的次端横隔板至跨中2.5米的范围增加厚度,包括,在加厚部位配置纵向钢筋和横向钢筋,加厚部分的钢筋和原结构钢筋制作或者焊接为一体;钢筋间距、型号根据受力要求和通用技术规范计算确定,在横向预留现浇翼板钢筋接头。

8.根据权利要求6所述简支变连续T梁负弯矩区段构造施工方法,其特征在于,步骤S4负弯矩区段预应力钢束张拉施工完毕后,在张拉槽中截断的钢筋在回填浇筑前补充焊接,回填混凝土采用微膨胀混凝土。
