专利号: 2016105011459
申请人: 祐樘(南京)软件科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

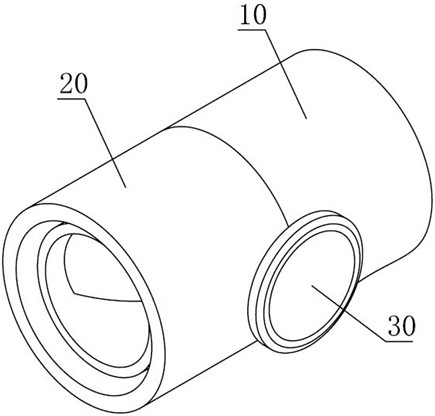

1.一种折叠器,其特征在于,至少包括:

滑块,该滑块上设有贯穿滑块的滑槽一和滑槽二,所述滑槽一和滑槽二为同心圆弧槽;

折叠盒一,该折叠盒一的一端设有弧形腔和由弧形腔内延伸至折叠盒一外部的一对弧形连接臂一,所述连接臂一的半径与滑槽一的半径相适应,一对所述连接臂一之间的间隙一与滑块的厚度相适应,所述折叠盒一上具有弧形腔的一端设有连接片,该连接片上设有螺纹孔,所述螺纹孔的轴线位于折叠盒一的端面上且与折叠盒一的轴线垂直相交;所述折叠盒一上还设有与螺纹孔同轴的弧形槽一;

折叠盒二,该折叠盒二的一端设有弧形腔和由弧形腔内延伸至折叠盒二外部的一对弧形连接臂二,所述连接臂二的半径与滑槽二的半径相适应,一对所述连接臂二之间的间隙二与滑块的厚度相适应;所述折叠盒一与折叠盒二的端面贴合的情况下,所述折叠盒一的弧形腔与折叠盒二的弧形腔共同形成与滑块的形状相适应的容纳腔,所述折叠盒二上与连接片相对应的位置设有用于容纳连接片的容纳腔,容纳腔腔底设有与弧形槽一半径相同的弧形槽二;所述折叠盒二的端面与折叠盒一的端面贴合状态下,所述弧形槽一与弧形槽二构成环形槽;

插销,所述连接臂一和连接臂二靠近自由端的位置均设有销孔,所述连接臂一通过插销与滑槽一活动连接,所述连接臂二通过插销与滑槽二活动连接;所述插销在滑槽一两个极限位置之间滑行轨迹的圆心角与所述插销在滑槽二两个极限位置之间滑行轨迹的圆心角之和为180°;

锁止部件,所述折叠盒一和折叠盒二的端面贴合状态下由该锁止部件锁紧,所述锁止部件包括旋帽、设于旋帽一端与环形槽相适应的筒状连接件以及设于筒状连接件内的螺杆,其中螺杆与螺纹孔匹配,筒状连接件的壁厚与环形槽的槽宽相适应。

2.按照权利要求1所述的折叠器,其特征在于,所述插销的横截面为多边形,且插销与滑槽的两个圆弧面接触的两个表面之间的间距与滑槽的槽宽相适应。

3.按照权利要求1或2所述的折叠器,其特征在于,所述螺杆上套设有弹簧,该弹簧位于连接片与螺杆的自由端之间。

4.按照权利要求3所述的折叠器,其特征在于,所述螺杆靠近自由端的位置设有销孔,销孔内插设有限位销。

5.按照权利要求4所述的折叠器,其特征在于,所述环形槽为锥形槽,所述筒状连接件的筒壁与锥形槽相适应。

6.一种折叠车,其特征在于,至少包括大梁和权利要求1‑5任一项所述的折叠器,所述大梁包括大梁一和大梁二,所述大梁一与折叠盒一固定连接,所述大梁二与折叠盒二固定连接。
