专利号: 2016105012540
申请人: 邹城市天恒液压机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

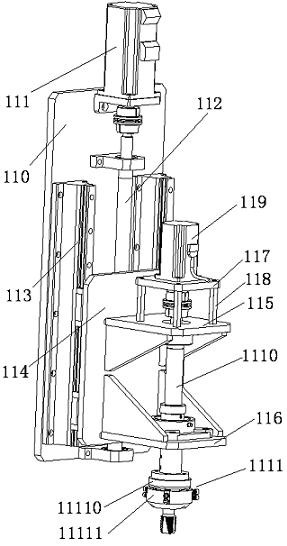

1.一种电磁阀阀盖加工设备的攻螺纹机构,其特征在于:该电磁阀阀盖加工设备的攻螺纹机构包括攻螺纹连接板,攻螺纹连接板的侧面安装有电机固定座,电机固定座上安装有攻螺纹升降电机,攻螺纹升降电机的转轴通过联轴器连接有攻螺纹丝杠,攻螺纹丝杠上安装有两个丝杠固定座,两个丝杠固定座固定在攻螺纹连接板的侧面,两个丝杠固定座之间的攻螺纹丝杠的上套装有丝杠螺母,位于攻螺纹丝杠两侧的攻螺纹连接板上安装有纵向平行的攻螺纹直线导轨,攻螺纹直线导轨的滑块上安装有攻螺纹升降板,攻螺纹升降板的内侧面与丝杠螺母固定,攻螺纹升降板的外侧面通过加强筋固定有第一攻螺纹固定板和第二攻螺纹固定板,电磁阀阀盖加工设备的攻螺纹机构还包括攻螺纹电机连接板和攻螺纹固定柱,攻螺纹电机连接板通过攻螺纹固定柱与第一攻螺纹固定板的上端面固定,攻螺纹电机连接板的上端面安装有攻螺纹电机,攻螺纹电机的转轴穿过攻螺纹电机连接板并且通过联轴器连接有第一攻螺纹丝杠,第一攻螺纹丝杠上安装有两个丝杠固定座,两个丝杠固定座分别位于第一攻螺纹固定板的下端面和第二攻螺纹固定板的上端面,第一攻螺纹丝杠的下端穿过第二攻螺纹固定板并且通过轴承固定座与丝攻连接器固定,丝攻连接器上安装有丝攻,丝攻位于阀盖的上方。

2.根据权利要求1所述的电磁阀阀盖加工设备的攻螺纹机构,其特征在于:丝攻连接器包括丝攻上本体和丝攻下本体,丝攻上本体为圆柱形,丝攻下本体为向下倾斜的带内腔面的圆锥体,丝攻上本体和丝攻下本体上设有同圆心的丝攻安装孔,丝攻上本体上设有以圆心阵列的三个第一丝攻矩形通槽,相邻两个第一丝攻矩形通槽之间的丝攻上本体上均设有第二丝攻矩形通槽,位于第一丝攻矩形通槽和第二丝攻矩形通槽之间的丝攻上本体上均设有丝攻楔形块,第二丝攻矩形通槽内设有可滑动的丝攻夹紧块,三块丝攻夹紧块的侧面均与两块相邻丝攻楔形块的内侧贴合,三块丝攻夹紧块的斜面均与丝攻楔形块的斜面贴合,三块丝攻楔形块的外斜面均与丝攻下本体的内腔面贴合,丝攻下本体上设有与第一丝攻矩形通槽对应的避让槽,避让槽内安装有丝攻螺栓,丝攻螺栓将丝攻上本体和丝攻下本体锁紧,丝攻连接器还包括带垫片螺栓,三块丝攻夹紧块的外侧面均通过带垫片螺栓与丝攻下本体固定,带垫片螺栓的螺杆上安装有复位弹簧,复位弹簧位于丝攻下本体和带垫片螺栓的垫片之间。
