专利号: 2016105108577
申请人: 江汉大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

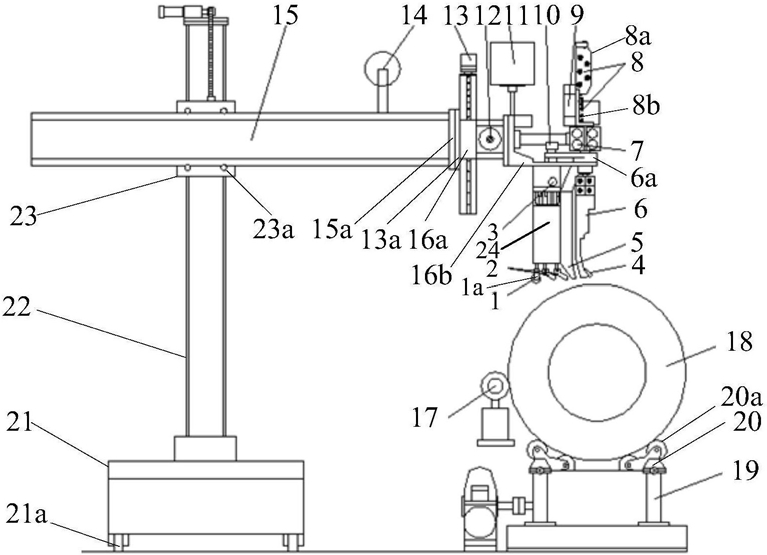

1.一种窄间隙埋弧焊机,所述窄间隙埋弧焊机包括底座(21),设置在底座(21)上的立柱(22)和与所述立柱(22)垂直交叉连接的横臂(15),所述横臂(15)上设置有焊丝盘(14),其特征在于,所述窄间隙埋弧焊机还包括:第一滑轨(13),所述第一滑轨(13)设置在所述横臂(15)的一端,且所述第一滑轨(13)与所述立柱(22)平行设置;

第一连接块(16a),可沿所述第一滑轨(13)的长度方向滑动设置在所述第一滑轨(13)上;

第二滑轨(12),所述第二滑轨(12)的一端与所述第一连接块(16a)连接,且所述第二滑轨(12)与所述第一滑轨(13)相互垂直;

第二连接块(16b),可沿所述第二滑轨(12)的长度方向滑动设置在所述第二滑轨(12)上;

焊枪(6),所述焊枪(6)一端与所述第二连接块(16b)连接,且所述焊枪(6)用于焊接的一端朝向待焊接工件;

第一传感器,所述第一传感器设置在所述第二连接块(16b)上,所述第一传感器用于测量所述焊枪(6)用于焊接的一端与所述待焊接工件上的焊道之间的距离;

第二传感器,所述第二传感器设置在所述第二连接块(16b)上,所述第二传感器用于测量所述焊枪(6)用于焊接的一端与坡口的一侧面之间的距离;

第三传感器,所述第三传感器设置在所述第二连接块(16b)上,所述第三传感器用于测量所述焊枪(6)用于焊接的一端与所述坡口的另一侧面之间的距离;

动力装置,所述动力装置用于带动所述第一连接块(16a)沿所述第一滑轨(13)滑动,带动所述第二连接块(16b)沿所述第二滑轨(12)滑动;

控制盒(11),所述控制盒(11)用于控制所述动力装置工作。

2.根据权利要求1所述的窄间隙埋弧焊机,其特征在于,所述第二连接块(16b)上还设置有送丝机构,所述送丝机构用于将所述焊丝盘(14)上的焊丝抽出并送入所述焊枪(6)中。

3.根据权利要求2所述的窄间隙埋弧焊机,其特征在于,所述送丝机构包括送丝电机(9)和两个送丝轮(7),所述送丝电机(9)用于控制所述送丝轮(7)转动,所述两个送丝轮(7)共面设置,且所述两个送丝轮(7)轮缘距离最小处的间距小于或等于所述焊丝的直径。

4.根据权利要求2所述的窄间隙埋弧焊机,其特征在于,所述第二连接块(16b)上还设置有焊丝矫直机构(8),所述焊丝矫直机构(8)用于矫直所述焊丝。

5.根据权利要求4所述的窄间隙埋弧焊机,其特征在于,所述焊丝矫直机构(8)包括第一矫直轮组(8a)和第二矫直轮组(8b),所述第一矫直轮组(8a)包括共面设置的多个第一矫直轮,所述第一矫直轮呈两列交替布置,所述两列第一矫直轮之间设置有供所述焊丝通过的第一间隙,所述第二矫直轮组(8b)包括共面设置的多个第二矫直轮,所述第二矫直轮呈两列交替布置,所述两列第二矫直轮之间设置有供所述焊丝通过的第二间隙,所述焊丝沿直线先后穿过所述第一间隙与所述第二间隙。

6.根据权利要求1至5任一项所述的窄间隙埋弧焊机,其特征在于,所述焊枪(6)绕所述焊枪(6)轴线方向可转动的设置在所述第二连接块(16b)上。

7.根据权利要求1至5任一项所述的窄间隙埋弧焊机,其特征在于,所述第一滑轨(13)绕所述横臂(15)轴线方向可转动的设置在所述横臂(15)上。

8.根据权利要求1至5任一项所述的窄间隙埋弧焊机,其特征在于,所述窄间隙埋弧焊机还包括焊剂输送罐(5),所述焊剂输送罐(5)设置在所述第二连接块(16b)上。

9.根据权利要求1至5任一项所述的窄间隙埋弧焊机,其特征在于,所述第一传感器为位移传感器,所述窄间隙埋弧焊机还包括高度跟踪轮(1)和轮架(1a),所述高度跟踪轮(1)可转动设置在所述轮架(1a)上,所述高度跟踪轮(1)的转轴与所述第二滑轨(12)平行,所述位移传感器设置在所述轮架(1a)上。

10.根据权利要求1至5任一项所述的窄间隙埋弧焊机,其特征在于,所述第二传感器和所述第三传感器均为角位移传感器,所述窄间隙埋弧焊机还包括两个转动触头(2),所述转动触头(2)与所述角位移传感器一一对应设置,所述角位移传感器设置在所述转动触头(2)的转轴上,所述转动触头(2)的转轴平行于所述焊枪(6)的轴线,所述两个转动触头(2)分别压紧在所述坡口的两侧壁上。
