专利号: 2016105119675
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

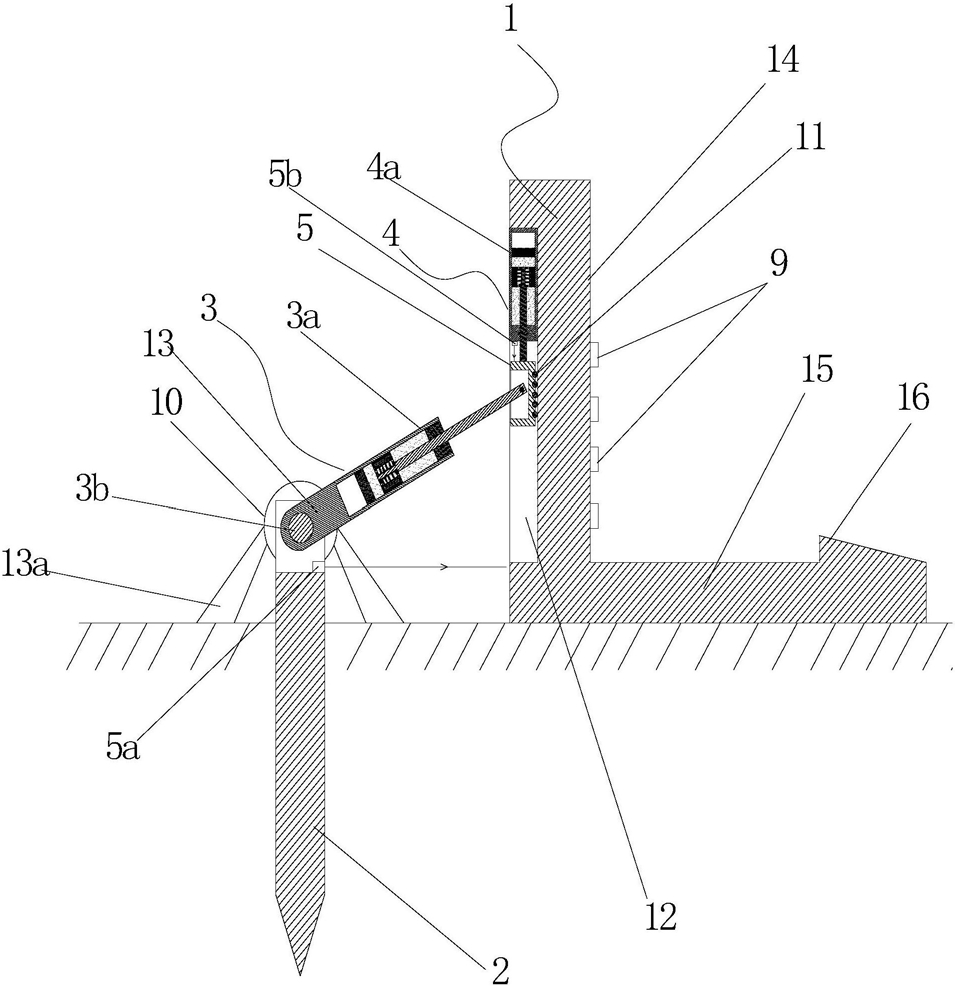

1.一种山体滑坡防卫系统,其特征在于:包括横向断面为L形的阻挡墙、沿前后方向设置用于对阻挡墙左右限位的滑动限位槽和设置于阻挡墙后侧的阻尼装置,在阻挡墙受到滑坡砂石冲击而向后滑动的过程中,所述阻尼装置用于向前支撑于阻挡墙并提供阻尼力;所述阻尼装置为多个并沿阻挡墙纵向分布,各阻尼装置均包括支撑座、斜向阻尼器、竖向阻尼器和竖直滑动设置于阻挡墙背面的推块,所述斜向阻尼器和竖向阻尼器均包括内设阻尼介质的筒体、设置于筒体内的阻尼活塞和内端固定于阻尼活塞而外端轴向穿出筒体的阻尼杆,斜向阻尼器的筒体后端铰接于支撑座,斜向阻尼器的阻尼杆前端铰接于推块并在阻挡墙的作用下压缩并向上滑动;竖向阻尼器的筒体沿竖向固定设置于阻挡墙上端,竖向阻尼器的阻尼杆外端沿竖直向下作用于推块。

2.根据权利要求1所述的山体滑坡防卫系统,其特征在于:所述斜向阻尼器和竖向阻尼器均为磁流变阻尼器,所述阻尼装置还包括控制模块,所述控制模块与斜向阻尼器和竖向阻尼器的励磁导线连接并用于分别控制斜向阻尼器的阻尼力和竖向阻尼器的阻尼力;

压力传感器,压力传感器为多个并沿阻挡墙正面的竖直方向分布,用于检测阻挡墙正面压力沿竖直方向的分布并将检测值输送至控制模块;

位移速度检测器,用于检测阻挡墙和推块的位移和速度。

3.根据权利要求2所述的山体滑坡防卫系统,其特征在于:所述斜向阻尼器的筒体后端沿径向固定设置与支撑座铰接的铰接柱,所述阻尼装置还包括旋转磁流变阻尼器,所述旋转磁流变阻尼器为两个并且分别安装于铰接柱的两端并用于对斜向阻尼器转动阻尼控制,所述旋转磁流变阻尼器的励磁导线与控制模块连接。

4.根据权利要求1所述的山体滑坡防卫系统,其特征在于:所述支撑座为下端尖锐的基桩,所述基桩的上端面设置有用于与斜向阻尼器的筒体尾端铰接的铰接座。

5.根据权利要求1所述的山体滑坡防卫系统,其特征在于:所述推块与阻挡墙之间设置多个沿竖直方向分布的滚轴,推块的底面内凹形成部分外包于滚轴的限位弧形槽;所述阻挡墙背面内凹形成沿竖直方向形成用于对推块限位的限位槽,所述竖向阻尼器的筒体底端抵压固定于限位槽的上端内壁。

6.根据权利要求3所述的山体滑坡防卫系统,其特征在于:所述旋转磁流变阻尼器的壳体固定设有用于防止壳体转动的支撑翼,所述支撑翼为两片并前后支撑于旋转磁流变阻尼器的两侧。

7.根据权利要求3所述的山体滑坡防卫系统,其特征在于:所述斜向阻尼器的筒体后端沿轴向延伸并形成安装柱,所述铰接柱与安装柱一体成型。

8.根据权利要求1所述的山体滑坡防卫系统,其特征在于:所述阻挡墙包括竖向墙体和位于竖向墙体前侧的横向底部,所述横向底部前端上表面凸起形成端面为直角三角形的倒钩。

9.根据权利要求1所述的山体滑坡防卫系统,其特征在于:所述阻尼活塞设在筒体中并将筒体分隔第一腔室和第二腔室,第一腔室和第二腔室均设置有磁流变液,所述阻尼活塞包括活塞头和励磁线圈,所述活塞头的外表面设有用于供磁流变液在第一腔室与第二腔室之间流动的螺旋形阻尼通道,所述励磁线圈设在螺旋形阻尼通道的径向外侧。
