专利号: 2016105123134
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

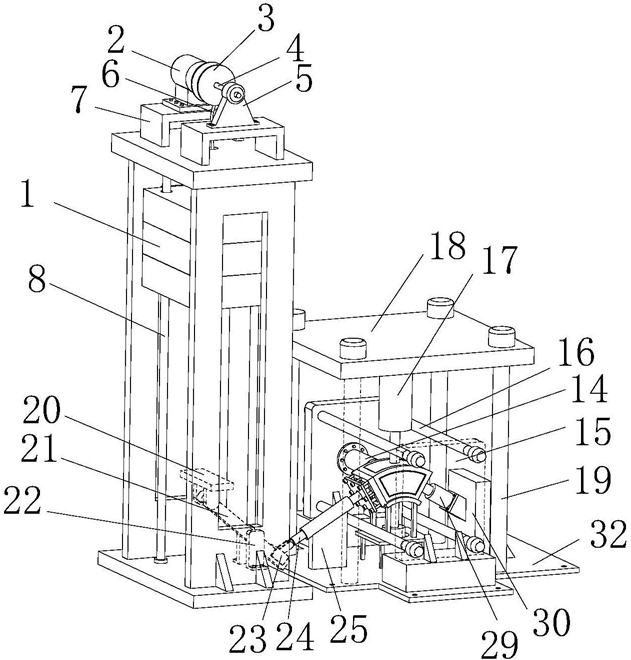

1.一种模拟构造应力影响下冲击地压试验装置,其包括六面体试件、用于放置试件的试件盒、以及加载在所述试件盒六个面上的上、下、左、右和前、后加载单元,其特征在于:所述左加载单元用来模拟所述试件受构造应力影响下发生的冲击地压,其包括冲击重块、提升装置、导向杆、冲击底座、翘杆和加载装置,冲击重块套在所述导向杆上,并与所述导向杆之间形成滑动连接,所述提升装置与所述冲击重块的顶部连接,以控制所述冲击重块的上升或下降,下降后的冲击重块落在所述冲击底座上,所述冲击底座连接所述翘杆;

所述加载装置包括加载架、加载油缸和强力弹簧,所述加载架的主框架是由两个面积不同的矩形板平行排布而成,其中,面积小的矩形板在靠近所述试件盒的一侧,在面积大的矩形板的中心处设置有通孔,在所述通孔外围设置有若干个圆孔,所述加载油缸连接有两个加载杆,所述翘杆与其中一个加载杆连接,另一个加载杆穿过所述通孔并贴合在面积小的矩形板外侧,在每个圆孔上安装有紧固螺栓,所述强力弹簧的一端粘贴在面积小的矩形板内侧,另一端贴合在所述试件盒上。

2.根据权利要求1所述的模拟构造应力影响下冲击地压试验装置,其特征在于:在靠近所述左加载单元的试件盒的端面上焊接有端盖,所述端盖为回型板结构。

3.根据权利要求1所述的模拟构造应力影响下冲击地压试验装置,其特征在于:所述翘杆斜向设置,在所述翘杆的底部设置有翘杆支撑座,所述翘杆与加载杆通过连接头连接。

4.根据权利要求1所述的模拟构造应力影响下冲击地压试验装置,其特征在于:所述上、下加载单元,前、后加载单元和右加载单元均包括加载油缸和与所述加载油缸连接的加载杆,所述加载杆贴合在试件盒上。

5.根据权利要求1所述的模拟构造应力影响下冲击地压试验装置,其特征在于:所述提升装置包括马达、马达轴和绞盘,所述绞盘套在所述马达轴上,所述绞盘上缠绕有绳索,所述绳索的另一头与所述冲击重块的顶部连接。

6.根据权利要求5所述的模拟构造应力影响下冲击地压试验装置,其特征在于:所述马达配设有马达底座,所述马达轴配设有马达轴支撑座,所述绳索是由钢材料制成的。

7.根据权利要求1-6任一项所述的模拟构造应力影响下冲击地压试验装置,其特征在于:所述试件盒与上、下加载单元,左、右加载单元和前、后加载单元中的加载杆贴合处均设置有加载垫块。

8.根据权利要求7所述的模拟构造应力影响下冲击地压试验装置,其特征在于:所述试件盒的底部固定在试件盒支撑架上,所述试件盒支撑架下方为底座板。

9.根据权利要求7所述的模拟构造应力影响下冲击地压试验装置,其特征在于:所述加载垫块为刚性材质制成。
